高频版GT440傲视低端显卡 ● 毁灭者再生公版GT440缴械投降 NVDIAI在每个价位段的市场上都提供了风格迥异的GPU显示核心，高端冲击最强性能，中端考虑性能功耗比的最佳平衡，而低端显卡则考虑在达到性能标准的情况下做到最低功耗和最低成本。
GeForce GT 240的经典、DirectX 11功能的需求，促成了GeForce GT 440的诞生。从NVIDIA的宣传里也不难看出，GeForce GT 440可以看作是加了DirectX 11功能的GeForce GT 240。当然我们需要说明的是，GeForce GT 440并非马甲，因为其是严格按照Fermi架构原生制造，这GT440所使用的芯片正是NVIDIA Fermi架构中最小的GF108芯片。 虽然这是一款低端显卡不过众多AIC级别厂商总是有自己的打算，特别是在500-1000元人民币市场上，攻击竞争对手的软肋同时夺取大量市场份额是大家共同的目标。
和NVIDIA对于这款产品最初的市场定位不同，索泰追求的是通过优秀的做工和用料、散热设计，将GF108芯片的性能发挥到极致，同时给玩家留下继续发掘性能的空间。今天我们测试的这款显卡，在性能方面已经具备超越公版卡的实力，同时借助于最新的半导体制程工艺，这款显卡的功耗和发热状况令人非常满意。
相信大家对索泰推出的GTX200时代的毁灭者系列显卡一定不会陌生，这一系列显卡一直强调做工与极限性能的挖掘。今天由显卡厂商送测的是一款索泰GT440毁灭者显卡，这款显卡的核心概念是通过最好的供电与合理的散热设计，让GF108芯片更具价值和竞争力。同时索泰将GT240毁灭者版本的用料与布线设计延续到这款产品中，“毁灭者系列”的价值得到再一次展现。 索泰如何将毁灭者系列显卡的特色继承到这一代GT440产品上？这款显卡相对与公版卡有哪些优势？今天我们的测试将带大家通过拆解赏析和测试两个部分，来体会索泰对于这款产品的市场定位。
索泰GT440毁灭者做工分析
●索泰 GT440毁灭者做工分析 索泰GT440毁灭者显卡，基于GF108核心，采用40nm新工艺，拥有96个流处理器以及512MBGDDR5的大容量低延迟显存与默认频率高达875/3600MHz的超高核心与显存频率，支持NVIDIA 最具个性的DX11、Phsyx物理引擎、CUDA并行运算等GPU附加功能。这款显卡的看点除了性能之外，还有其使用的LFPAK(八爪鱼)高效供电元件。

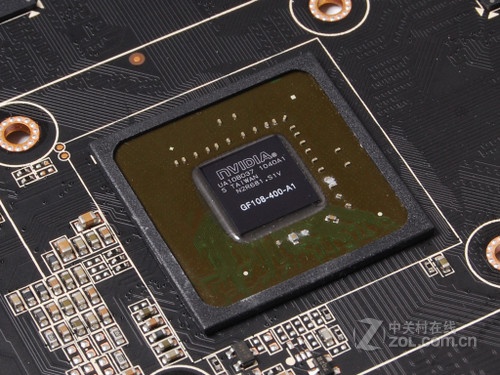

索泰GT440毁灭者显卡采用40nm工艺制程的GF108核心，拥有更低的功耗和发热量。核心配备96个统一流处理器单元，全面支持DX11及Shader Model 5.0特效，支持NVIDIA CUDA运算技术，整合PhysX物理引擎。
这款GF108核心在例如7.1声道无损音源输出、例如高清硬件解码格式支持数量等周边功能方面要远胜上一代产品，所以NVIDIA在Fermi架构和众多新技术引入之后提倡的“显卡多功能化”已经被各家板卡厂商逐渐实现。
索泰GT440毁灭者显卡搭载了GDDR5高速显存颗粒，组成512MB/128Bit的显存规格，显卡的默认核心/显存频率高达875/3600MHz，而公版默认频率仅为810/3200MHz。同时在PCB长度方面，索泰GT440毁灭者显卡长度达到20CM，公版和其他几家厂商提供的PCB尺寸仅有14.5CM。

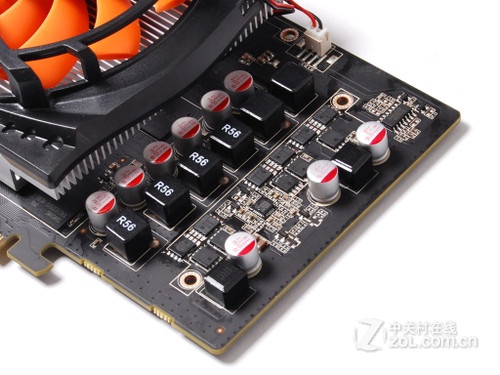

供电方面，GT440毁灭者显卡高转换率八爪鱼式豪华用料，提供了多达6相供电设计，全固态电容与低阻抗优质Mosfet打造，足够满足GPU的供电需求。不仅能够很好的让显卡稳定的运行，给以后的超频也带来了很好的发挥和提升空间。
索泰GT440采用LFPAK(八爪鱼)高效供电元件，使用SO-8封装8脚贴片式MOS管,与我们常见的3脚MOS管相比，在外形上便可很轻松的认出来，八爪鱼(LFPAK)元件体积更小，是一种采用全新封装形式的电源转换元件，在转换效率和稳定性上都得到了极大提高。
接口方面，索泰GT440毁灭者显卡提供了VGA+DVI+HDMI+DP四个输出显示接口方案，比常见的三输出接口多出了一个DP接口，充分的考虑到了拥有DP接口显示器的用户。而高达2560×1600分辨率也可以满足广大玩家们的不同需求。
GT440毁灭者供电特性解析
●GT440毁灭者供电特性解析 供电部分损耗最严重的料件是MOS管，所有接入到显卡上的电源都要经过它的转换，大量的电能在转化过程中变成发热损耗掉了。传统的用料，也是目前占比达90%的厂商都使用普通3脚MOS管。这种MOS管优点在于成本低，由于发展时间长技术相对成熟。在大量的板卡制造中，一个料件看似微小的成本差异，放大几十几百万倍后都是巨大的。所以3脚MOS一直是各类板卡上最常使用的方案。
索泰将过往只出现在高端显卡上先进8pin封装MOS管导入到全线索泰显卡中，并为其起了一个形象的名字——8爪鱼高效供电。
索泰8爪鱼高效供电在大部分参数上与传统3脚MOS差距不大，最主要的优势在于拥有超低的内阻值。其典型内阻值有3.2mΩ，与目前市场上使用量最大的ST和ON的3脚MOS相比降幅达到60%以上。
ST和ON的三脚MOS由于供货稳定，性能稳定，所以是目前厂商最常采用的产品。不过通过其官方技术文档可以看到，其内阻分别高达8mΩ和9.3mΩ，都远高于索泰8抓鱼高效供电方案。
内阻低的好处主要体现在转化过程中转变的热量降低很多，使得整张显卡的转化效率明显提升，功耗降低。这就好比通过了80Plus认证的电源，与普通电源在输出一致的情况下，输入的电能要小很多。由于转化为热能减少，元件的发热也随之降低，温度下降，整张显卡的运行温度获得更良好控制。另外，由于温度的下降，各种元件的运行状态和寿命也获得提升。
索泰GT440毁灭者基本概况
●索泰GT440毁灭者基本概况 在这个环节，我们使用了常用的GPU-Z软件和EVEREST系统信息检测软件来测试这款显卡的基本信息。
在GPU-Z信息测试中，软件识别出了这款产品的基本情况，我们可以看到它使用了集成96个流处理器的GF108核心，40nm工艺、16个ROP单元。相对于公版的810MHz核心频率，这款产品有了大幅度的提升，流处理器自然会有更大速度提升。 显存方面，受益于DDR5的高预取位带来的高频率，GT440使用了128位显存控制器以减小芯片面积，降低芯片是生产成本和功耗，最终显存带宽达到了57.6GB/s，加之Fermi架构的大容量缓存，存储性能不再是显卡瓶颈。同时这款显卡的等效显存频率达到了3600MHz，性能在使用了DDR5显存的GT440显卡中排名靠前。
在传感器页面，我们看到了这款显卡的传感器能够准确识别显卡的工作状态，没有参数错误或者遗漏。我们用Furmark做了一个简单的3D负载，发现传感器对于温度的检测非常准确，GPU核心也支持频率自适应变化以降低功耗，可惜的是风扇转速由于使用了2pin接头而没有随温度变化。 FurMark是oZone3D开发的一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，同时还能借此考验显卡的稳定性。 通过测试我们看到这款显卡的散热器发挥出了非常强的性能。测试起始温度50度，最高温度没有超过76度。在大约8分钟左右的满载过程中，索泰GT240毁灭者显卡在铝挤工艺的开放式鳍片散热器的镇压下表现稳定。当然这一结果和GF108核心的节能低功耗也有很大关系。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
