优越者 Y-3356 3.5寸四盘位抽取式外置磁盘阵列盒

优越者Y-3356是优越者最新推出的一款4盘位外置磁盘存储阵列盒，磁盘阵列采用了高容量、高性能的SATA硬盘以及USB3.0+ESATA双主机通道，具有高性能，大容量的特点，提供RAID0，1，3，5，10，clone/Large/Normal八种RAID模式的资料保护，从此您不必担心因为硬碟损坏造成您宝贵资料遗失

优越者   Y-3356 采用全新铝镁合金无缝设计.底座还有橡胶防滑处理!外观采用全铝材质，以纯黑色设计，专显个性本色！不会轻易留下指纹，整个产品设计非常时尚却又不失稳重，磁盘阵列采用了高容量、高性能的SATA硬盘以及USB3.0+ESATA双主机通道，具有高性能、大容量的特点，提供RAID0/1/3/5/10/clone/Large/Normal八种RAID模式的资料保护，从此您不必担心因为硬碟损坏造成您宝贵资料遗失。本品率先采用高速传输USB3.0接口的产品，USB3.0传输速度为5Gbps,10倍于USB2.0，是中小企业资料储存备份、SOHO族、影像工作者，清电影爱好者提供了全新快速的绝佳存储方案。非常适合发烧友、专业人士、普通用户、商务人士使用；更是中小企业资料储存备份、SOHO族、影像工作者、高清电影爱好者提供了全新快速的绝佳存储方案。

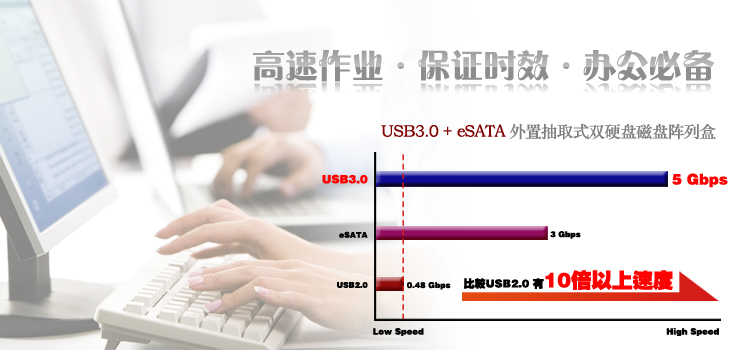

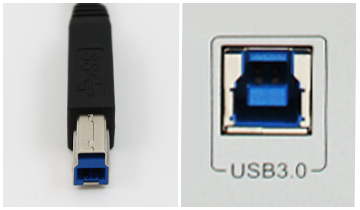

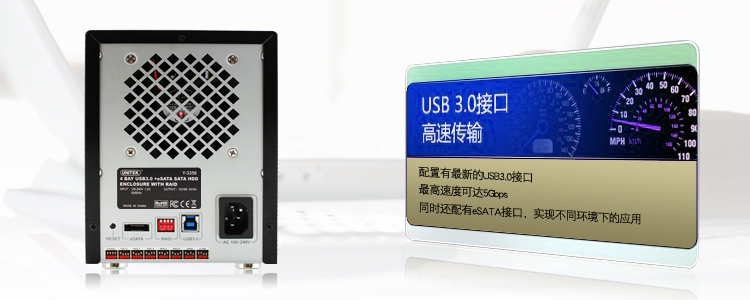

USB3.0接口高速传输，最大传输速度可高达5.0Gbps，支持热插拔，即插即用

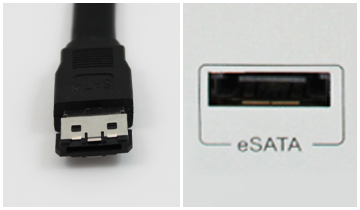

传输速度能与USB3.0媲美，标准的SATA线缆和接口，连接处加装了金属弹片来保证物理连接的稳固性，且线缆能够插拔2000次

产品支持RAID0/1/3/5/10/clone/Large/Normal八种模式，多种模式任你选，它也能够通过所配的光盘来操作RAID模式，对大容量数据进行有效的管理，能更好的保护您的数据安全，是您办公的首选

内置电源装置，安全既环保，方便商业人士办公使用，便于携带

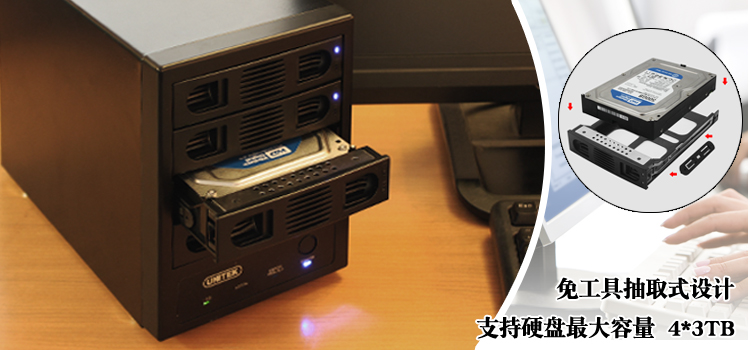

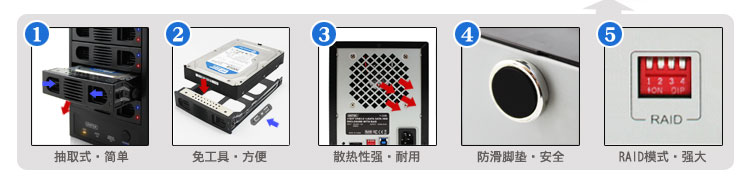

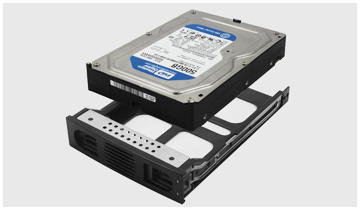

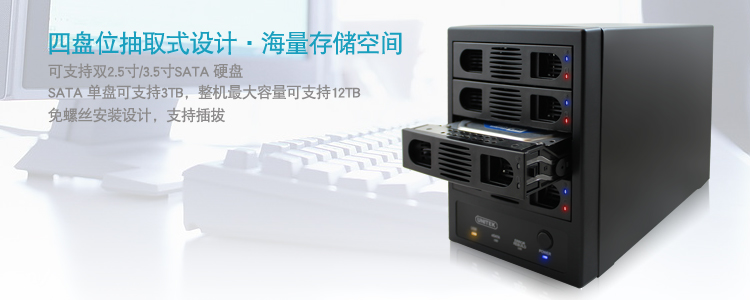

3.5寸硬盘免工具安装，可热插拔抽换硬碟，更换维护更方便，省时省力；内置透明导光柱，通过反射片将光反射回导光板中，用来提高光的使用效率，节能人性化设计，增强整体美观感

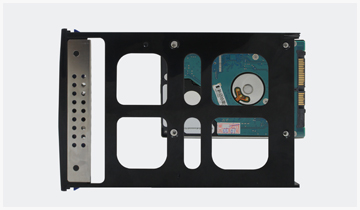

2.5寸硬盘使用，配件里面自带螺丝，方便用户安装；无论是在设计还是在功能方面，支持笔记本及台式机，一物两用；是您办公的必备工具

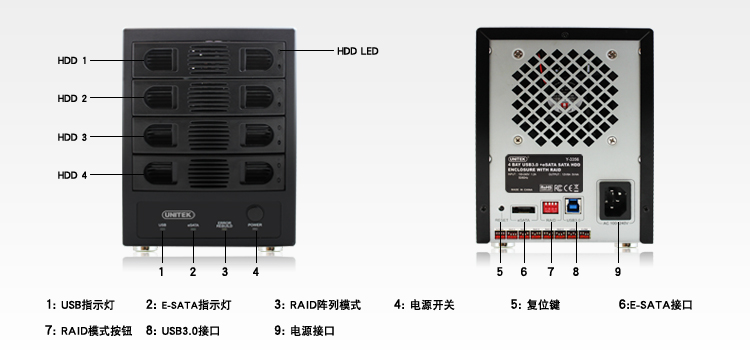

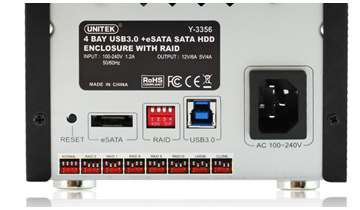

多接口楼梯式设计，相互之间也不再拥挤；多功能操作，且各模式有图案描述，让您对各种操作了如指掌

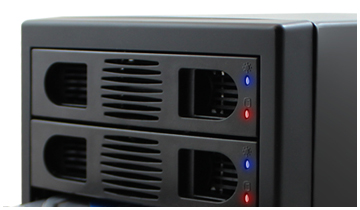

常亮蓝色为硬盘状态正常,亮红色为硬盘不正常，闪烁红色表示正在重建磁盘阵列数据，闪烁红色表示硬盘有读写

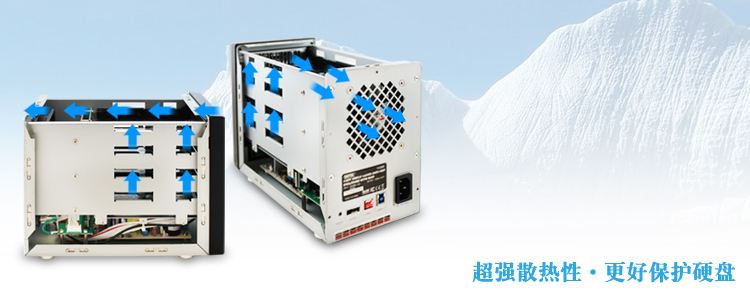

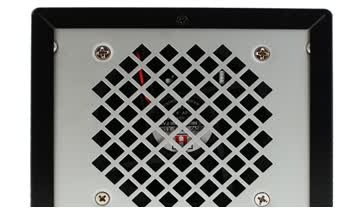

强劲静音散热风扇，高效散热，长时间工作确保安全；80mm菱形框架展示，多小孔设计，能够有效的防止风扇积尘，保护内部清洁；前置冷却高转速风扇，可形成导流散热

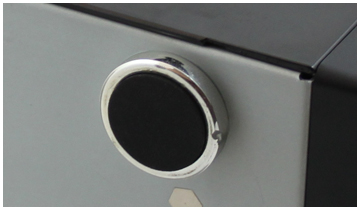

防滑/防震橡胶脚垫,安全避震设计，确保硬盘运转安全，边缘采用360度光亮铝合金防护，精致又时尚；脚垫带孔设计，方便用户使用

 硬盘组合模式建立
硬盘组合模式可以通过两种方法来设定，一种方法是通过产品背板的指拔开关来设置，另外一种方法是通过安装随机附送的管理软件来管理。

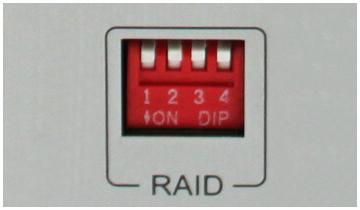

一 指拔跳线设定RAID方式

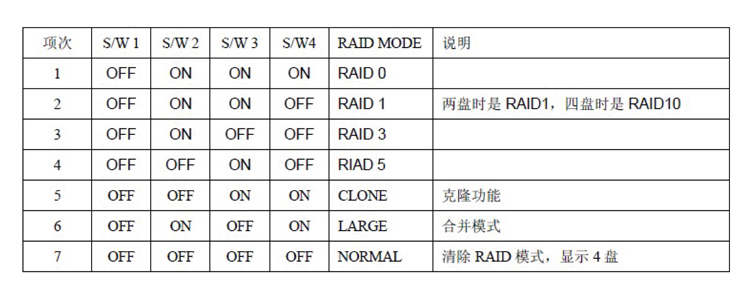

1 指拔跳线对照表(如下图)

2 磁盘组合模式改变方法
A,清除旧模式：做任何一个模式前都必须先关机并将SW 1 2 3 4全部拔到OFF位置，然后按住Reset复位键开机，大约过15秒钟后关机松开Reset键
B,设置新模式：按上模式对照表设定好你所要的模式，按住Reset开机后15秒钟后松开，新模式建立完毕（产品提供客户RIAD管理软件，硬件及软件设定时，何者先完成设定动作，何者优先开始动作）

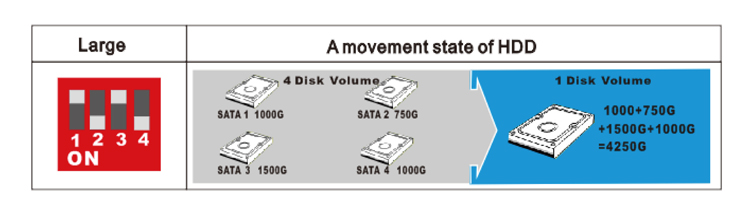

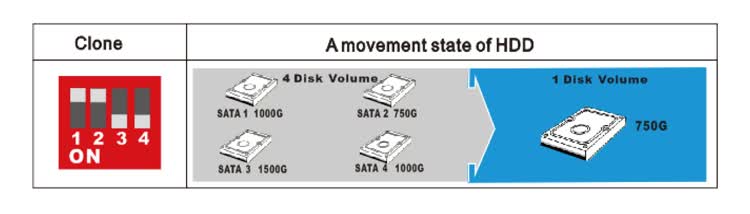

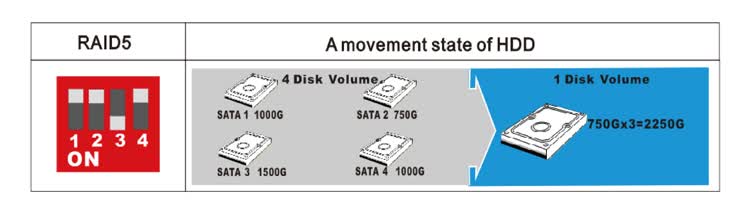

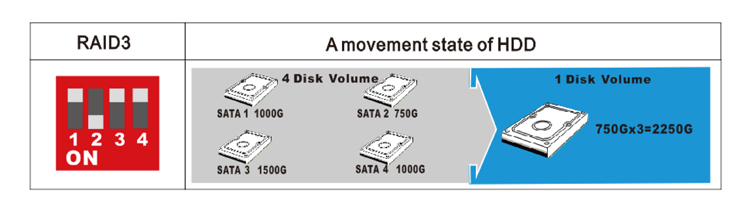

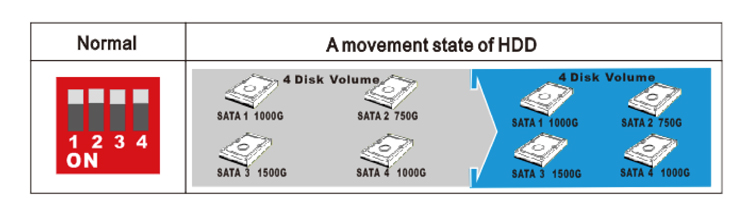

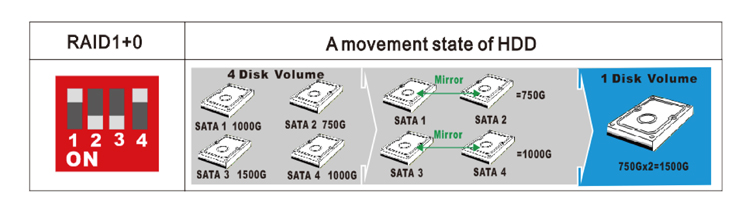

3 硬盘组合模式图标

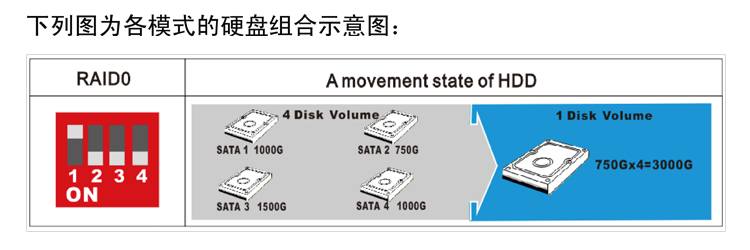

为更方便用户使用理解本产品，下图列出示各模式的硬盘组合示意图

注意事项
1.在需建立任何一种模式前，请先备份硬盘数据数据，优越者不承担任何资料丢失或复原责任。
2.当您使用RAID模式时，它需要初始化虚拟硬盘卷。请小心，因为会完全删除您硬盘之前的数据。

二 管理软件
随机产品有附送光盘，内有RAID组合管理软件，可以通过此管理软件很方便的去组建RAID。如下以XP系统为例说明如何安装及使用管理软件

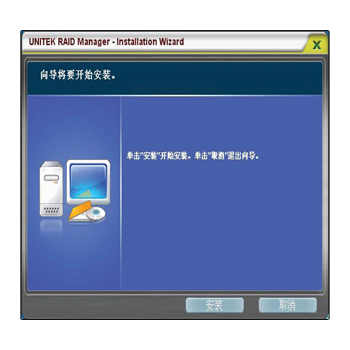

a 软件安装

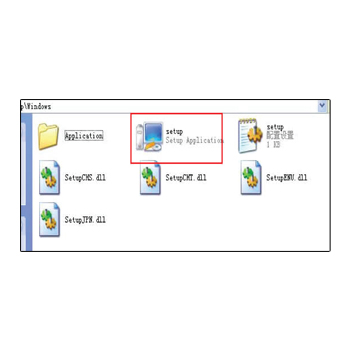

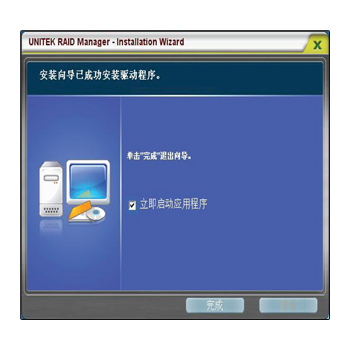

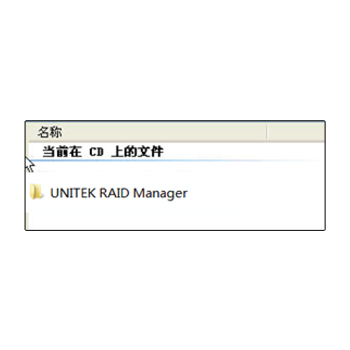

把随机光盘放入CD-ROM中读取。找到光盘，点击打开光盘目录（见下图）

b 运行程序

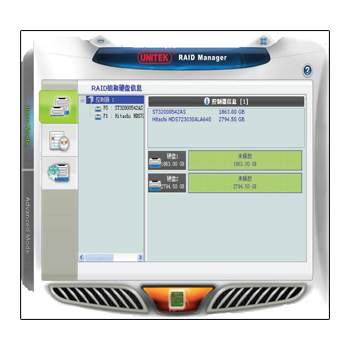

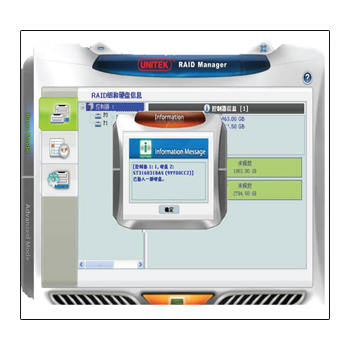

程序安装后，在右下角的任务栏中有个小图示，可点击打开，或当产品与计算机连接后，管理程序会自动跳出。如下图，图标中只安装了两块硬盘；当再插入一块硬盘时，程序会侦测并出现如下图的提示信息

c 设置RAID模式
当你规划好硬盘组合模式，可透过管理软件很方便设置。在‘Basic Mode’下点图示,进入‘基本RAID组设置’出现如下画面
图一，左侧是配置RAID，程序会自动根据你安装硬盘的数量显示你能设置的RAID模式，如当安装两块硬盘时RAID3、RAID5、RAID10就变为灰色

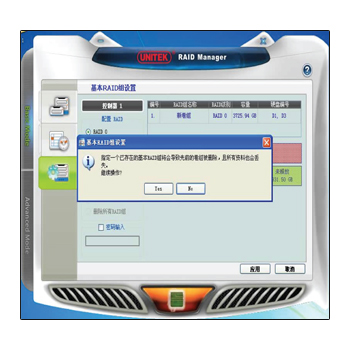

图二，配置RAID，选择你所需的模式，按右下方‘应用’程序会跳出警示框，需要再次提醒，当您在改变RAID模式时，请勿必备份您硬盘的数据，RAID模式切换将会清除硬盘所有数据。如需继续，确认‘Yes’

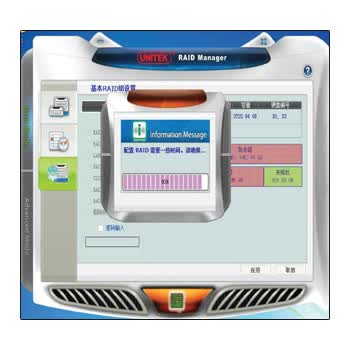

图三，管理程序就会自动配置您所设置RAID模式
图四，产品自动完成RAID建立时会出现如下画面，确定。新的模式就组建完毕

d 删除RAID模式(图一)
当你不需RAID模式，需恢复四个独立硬盘时，选择‘删除所有RAID组’按‘应用’后出现如下警示框，确认‘Yes’，所有RAID组就被删除

       e 其它设置(图二)

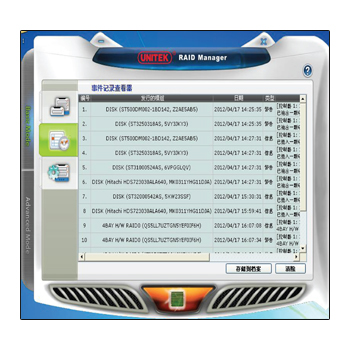

事件记录查看器，此记录着你产品的操作历史信息

1 支持4个SATA硬盘带有RAID和JBOD功能。4个硬盘即可以单独使用也可以将四个硬盘容量合并成一个大容量的硬盘使用，具有八种硬盘组合模式，支持RAID0、1、3、5、10、clone、Large、Normal。您可通过产品背部指拔开关跳线来硬件控制硬盘组合模式、亦可通过光盘所附的软件来管理控制硬盘组合模式，操作简单

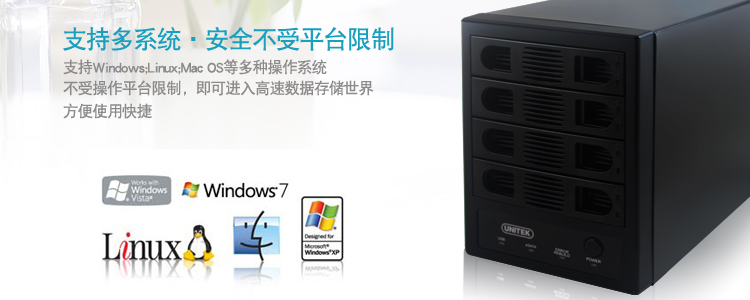

       2 支持所有的2.5寸&3.5寸SATA(串口)硬盘；非常方便的安装和抽取硬盘,特别适合数据交换频繁用者，支持windows 98SE/ME/2000/XP/VISTA/7& Mac 9.0及更高版本的系统
       3 此款硬盘座，无论在外观以及性能，堪称经典！你可以用来连接高清播放机，享受各种高清电影，同时你也可以用来放在电脑边享受快意的数据传输，相信此款硬盘座，将是您绝佳的选择！
       4 常适合于:让自己高枕无忧，因为它是真正的数据卫士组织和归档大量的相片、音乐和艺术作品文件。编辑和交换大量的音视频项目文件；它不仅是您台式电脑的存储工具，更是您笔记本电脑存储的首选
       5 搭建多媒体家庭影院的发烧友、以及中小型企业，或是广告视频编辑，摄影爱好者都是您万里挑一的绝佳选择！

为了您的安全起见，请详阅并遵守下列安全警告事项
尝试安装Y-3356 前，请先详阅本手册
您的Y-3356 是精密的电子装置，无论在任何情况下，均请切勿自行修复。若发生功能异常的情形，请立即关闭电源，并将本装置发回经销商处理。如需详细信息，请洽询您的供货商。
请切勿使任何物品压住电源线，并请勿将电源线放置于易遭踩踏之处。请妥善安排配线位置，避免不慎踩踏缆线或被缆线绊倒。
请确定Y-3356 的供电电压无误（AC 100V～240V、50/60HZ）。将Y-3356插入不正确的电源，可能会导致本产品受损。
请切勿使Y-3356 接触湿气、灰尘或具腐蚀性的液体。
请切勿在Y-3356 旁放置任何物品或阻碍其通风孔，以免装置过热。
请将包装材料置于儿童无法取得之处
    ■ 若您在操作上有任何问题，请先检视下列项目。如果问题无法解决，请洽您购买的经销商。
1.请确认电力供给是否正确？请检查电源线，开关和指拔开关设定方式。
2.USB线是否连接正确？
3.硬盘安装和设定是否正确？
4.如果您的电脑主板未有USB3.0接口，且需用USB3.0来作传输时，请加PCI转USB3.0卡。
5.请查验使用的操作系统是否有容量限制无法支持大容量硬盘？
    ■Windows 2000/XP无法执行“磁盘管理”程序。
请重新以“管理者”身份进入WINDOWS 2000/XP
    ■USB 传输速度太慢。
1.如果您的电脑主板没有USB3.0接口，且需用USB3.0来作传输时，请加PCI转USB3.0卡。
2.如若主板不是USB3.0接口为USB2.0时，产品传输为USB2.0速度。
3.如果您使用的是USB HUB，请确认是否为USB3.0规格，如若为USB2.0则产品传输为USB2.0速度。
4.多台USB机器同时连接时可能造成传输速度下降，请移除其它USB设备。
