优越者 Y-8402 300米VGA音视频延长器（防雷、防静电）

Y-8402 是优越者最新体积最小VGA网络延长器，在工业应用中体现了超强易用性和传输性能优势。通过一条Cat5/Cat6网线传输，并同时可传输音频和视频信号，距离可达300米。并带有图像增益功能，可通过调整功率以获得最佳的图像显示效果，最高分辨率可达2048*1536。由于采用一体式设计，相比同类产品，可以节省电源和VGA线材的附件成本，并带来了更多的灵活的工程应用，是多媒体教室、影视展览、广告传媒的最佳选择。

◆可以把电脑主机的音频和视频（VGA）接口延长最远达300米
◆在电脑主机的近端，也提供了一个VGA视频接口供用户使用
◆使用单根网线（CAT5,CAT5E,CAT6）延长，成本低廉
◆支持VGA视频和音频延长，远端的音频和显示为实时控制，没有延时
◆与电脑主机的操作系统无关，无需驱动程序，使用安装简单方便
◆防雷抗干扰指标：可抵御空气放电15KV，接触放电8KV
◆图像质量好，产品抗干扰性能强，图象清晰度和亮度可调节
◆采用高等级芯片，性能稳定，适用温差范围大

VGA音视频延长器是采用美国先进原装芯片，长距离延长清晰度跟显示端显示一样，清晰可以调节，明亮度可调节，不延时，不拖尾，不模糊。产品采用国外先进技术，进口可调电子，高清晰调节。本产品延长最远可达300米，广泛应用于计算机领域和监控、视频广告、信息发布、安保系统、多媒体教学系统，银行地铁长距离传输等多种场合，稳定性好，加强防雷防干扰（防静电）适用于24小时全天工作。

VGA音视频延长器：为了解决VGA信号较长距离的传输时，发生的图像重影，颜色失真等问题，是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量VGA视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。

应用领域：
◆液晶、等离子平板多媒体广告工程 ◆大屏幕LED幕墙显示工程 ◆大型投影设备演示系统 ◆工业自动化控制系统
◆大中型音视频会议系统 ◆医疗监护显示系统 ◆银行、证券、金融系统 ◆安防VGA小区监控系统
◆多媒体网络教学系统 ◆长距离KVM延长器、切换器 ◆远距离网络服务器监控 ◆大中型中央控制系统
◆军事演习指挥系统
　

【使用方法】

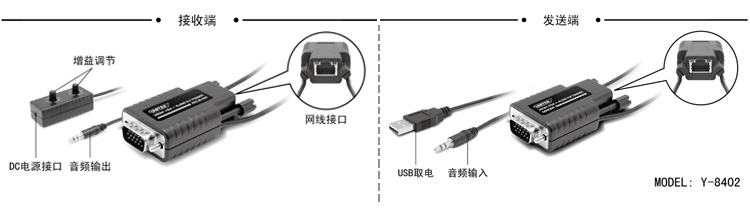

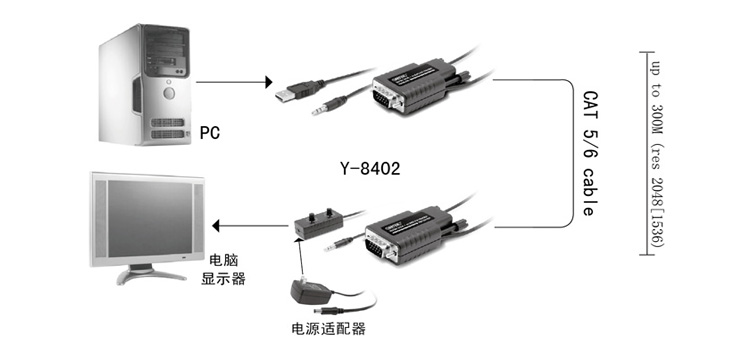

1.将准备好的Cat5/Cat6网线连接好延长器的RJ45接口
2.把发送端的USB取电线插入主板USB接口，使其取得供电。音频插头插入主板音频输出接口，VGA接口连接在电脑的VGA信号输出接口。
3.把电源适配器连接到接收端DC供电接口，音频插头插入设备的音频输入接口，VGA输出连接好显示设备的VGA信号输入接口。
4.两端通电后，在RJ45接口看到通信状态。并通过调节旋扭调节图像画面。

VGA双绞线在使用过程中经常会遇到图象方面的问题，比如清晰度不够，有拖尾、模糊、偏色等怎么办呢？下面我们就常见的问题给出具体的解决方法，一般来说经过如下处理，会得到满意的效果。

1.图象有色彩但比较花的闪动
故障原因:一般是延长器的调节开关没有调好.
解决方法:手动慢慢调节延长器远端的调节旋钮至满意图象状态

2.图象字体有拖尾
常见故障原因大致几种;1.水晶头没有压好,接触电阻大 2.远端调节开关没有调好.3.网线质量太差或网线距离超过使用距离及距离较远而网线质量一般
解决方法:调节远端的旋钮,重新压制水晶头,使用质量好的水晶头,确保接触良好.使用好的品牌网线(超5类线为佳),传输距离较远的请使用我们推荐的品牌网线

3.屏幕严重偏色,全红,绿,蓝,距离短拖尾长,调节开关无法解决.
故障原因:VGA延长器的VGA接口部分有接触不良的问题,水晶头接触不良的问题,不正确使用屏蔽网线和水晶头的问题
解决方法:检查VGA接口或更换VGA连接线,摇晃水晶头,检查是否接触不良问题并进行测试是否全通,重压或重做水晶头.距离短拖尾长一般是屏蔽水晶头和网线没有正确接地的问题,解决方法:进行接地,并使用屏蔽水晶头

4.远端没有图象显示,指示灯不亮
故障原因:一般来说是VGA接口没有接好和网线及水晶头的问题
解决方法:检查VGA接口及线缆部分,确定通畅和接触良好,检查网线和水晶头是否连通和接触良好.

5.图象有斜纹,条纹
故障原因:一般是附近有强电磁干扰.
解决方法:布线扰开干扰源,或使用屏蔽的网线和水晶头
