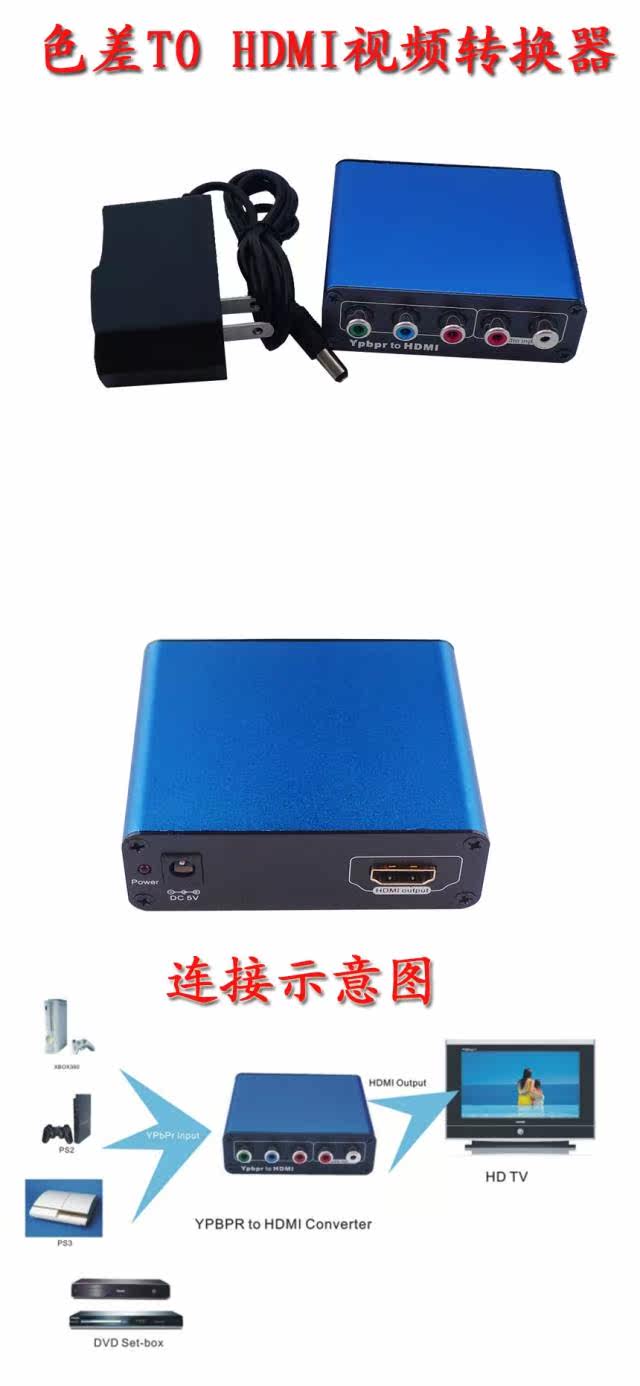

科唯奇 色差转HDMI 视频转换器 （YPBPR） PS2/WII/PSP转HDMI

这款高清视频转换器是将YPBPR视频信号，AUDIO (L/R)立体声信号通过数字化处理转换为HDMI信号输出.从而大大提高了图像和声音的品质效果,使YPBPR信号提升为720P/1080P的逐行信号, 图像更为清晰稳定。

产品特点

色差转HDMI转换器

Model:HDV-333

一. 产品特点:

1.一路YPBPR(YUV,YCBCR)+模拟音频信号输入标准的HDMI数字信号输出

2.支持YPBPR视频输入格式:480I/480P/576I/720P/1080I/1080P

3.支持音频格式:模拟立体声2.1(FL/FR)

4.HDMI输出格式:最高可以支持1080P/60Hz(输出与输入格式同步,频率同步)

5.支持HDCP 1.2版本

6.LED电源指示灯,工作时LED灯亮

7.信号倍线处理芯片,某种程度对YPBPR信号有补偿功能,倍线到HDMI

8.安装简单,无需要驱动程序,即插即用

9.外置DC5V电源,功耗小

10.高档铝合金外壳,天蓝色外观,宣艳美观

11.体积小,移动性强,外出携带方便    85*83*28mm

二.接口功能

1. 1*YPBPR输入-----------YPBPR信号输入接口,驳接DVD,机顶盒,高清播放机或游戏机的色差输出端子

输入格式: 480I/480P/576I/720P/1080I/1080P

2. 1*Audio输入-----------------FL/FR音频输入接口,驳接DVD,机机盒,高清播放机或游戏机FL/FR端子

输入格式:模拟立体声(L/R)

3. 1*HDMI输出------------------HDMI输出接口,驳接电视机或显示器的HDMI接口

HDMI支持格式:最高支持1080P/60Hz(与输入同步)

三.应用领域:

1.游戏机周边:XBOX.XOBX360,PS2,PS3,WII等

2.民用行业:DVD,机顶盒,高清播放机等

四.附件说明:

五.技术参数

连接与操作:

1. 通过色差线把信号源与转换器连接起来；
2. 通过音频线把音频信号源与转换器连接起来；
3. 通过HDMI线把转换器的HDMI输出口与显示终端的HDMI输入口连接来；
4. 把电源适配器与市电接起来,再接到转换器。

注意事项:

请正确使用并妥善保养，以保证产品性能以及正常工作。

在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下：
