科唯奇 HDMI矩阵器 四进二出4入2出 切换器/分配器 4乘2 1.3b版

HDMI接口的产品使用时一定要先接好线（中途换线时一定要断电），再接电源，最后开电源。请一定按此程序操作！

绝对是国内一流品质的HDMI产品，质量稳定性压倒一切！国内多家电视台、体育场、音乐馆等大型演出场地广播级的高清播放都采用的该品牌设备哦！真正的HDMI最新1.3版高级芯片制作，非采用1.2芯片冒充1.3芯片的廉价机器，淘友们购买时请注意加以区分！

此机器稳定性好，适合功耗较大设备长期稳定使用。

如淘友需要支持3D功能HDMI四进二出请点如下链接（目前四进二出支持3D的为带HIFI功能机器，此机器较小，适合用户对HDMI带音质不满意，想将声音分离接功放用户）

DMI矩阵四进二出

产品特点：

l四路HDMI信号输入切换或分配到任意两个HDMI输出信号端

l兼容HDCP 1.2

l支持CEC

l支持36位真彩

l支持蓝光DVD24/50/60fs/HD-DVD/xvYCC

l支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD

l支持信号时序重整

l 使用AWG26 HDMI 1.3版本的标准线缆，输入传输距离可达15米，输出传输距离可达25米。

l输入端可以通过红外线进行遥控切换，也可以直接摁按钮进行控制。

l可以自动跳过不连接的信号源

l拥有记忆功能，重启或者重新连接时，可以复位。

l 无信号损失

l安装简单

l外置5V/1.4A的电源适配器

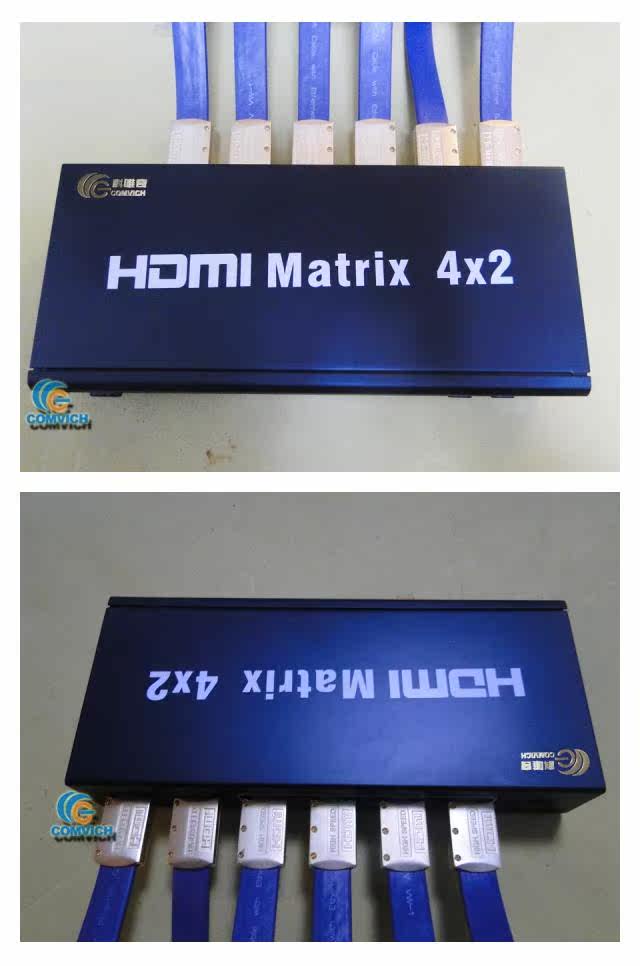

光线问题颜色略有偏差（上图机器为黑色，HDMI线为紫色线身 金色接头）

产品规格:

HDMI版本…………………… HDMI 1.3

HDCP版本…………………..HDCP1.2

HDMI分辨率………………...24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

支持音频色彩格式…………………24bit/deep color 30bit,36bit

支持音频格式………….DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

最大传输速率…….…………………….…………..10.2Gbps

输入输出TMDS信号…………….…………0.5~1.5Volts p-p

输入输出DDC信号…………….………… 5Volts p-p (TTL)

输入线缆长度..…... ……………….…….≤15m HDMI AWG26

输出线缆长度…………………………..≤25m AWG26 HDMI 1.3 standard cable

最大工作电流………………………………………1000mA

电源适配器规格………………….…..交流输入（50/60HZ）:100V-240V,直流输出:5V/1.4A

工作温度范围……..…………….…….………………………(-15 to +55℃)

工作湿度范围…………………………………….….……….5 to 90%RH (No Condensation)

尺寸 ……………………………….………………………………26X11.5 X4.5 (cm)

重量…..…………………………………………………………….1.52kg

连接与操作

1.             通过HDMI线，把每个HDMI信号源与矩阵输入端连接起来。

2.             通过HDMI线，把矩阵输出端与HDMI显示设备连接起来。

3.             把矩阵与5V的电源连接起来
