科唯奇 HDMI转AV/CVBS 高清 视频转换器 HDMI to av+FL/FR

HDMI转CVBS/AV转换器

型号: HD-10
HDMI转CVBS转换器
1.产品特色:
玩视科技Playvision HDV-10是一款HDMI to av信号转换器，可将HDMI或DVI信号转换为AV（CVBS）复合视频信号及FL/FR立体声音频信号，让客户将高画质的HDMI影音信号转换成为普通的电视、VHS绿放影机，DVD录放机等可接收CVBS信号（标准解析度480i,576i,）支持NTSC/PAL两种不同的制式

2.产品规格
1).硬件转换，即插即用，无需任何软件驱动
2).兼容HDMI1.2
3).支持NTSC与PAL两种制式
4).一组HDMI输入，一组AV输出，一组立体声输出
  输入端子：HDMI x 1
  输出端子：AV x 1;L/R x 1

 5).HDMI输入：480P，576P,720P,1080I,1080P@60Hz
    支持HDCP协议，支持HDMI 1.2
 AV输出：480I、576I
 音频输出：左右声道（L/R）
外观尺寸：105mm(W)x110mm(D)x 20mm(H)

注：HDMI输入支持4：3；16：9，输出是标准的的AV信号（PAL:480i;NTSC:576i)

配件：

HD10*1

DC5V/1A*1

用户手册*1

包装*1

三.技术参数

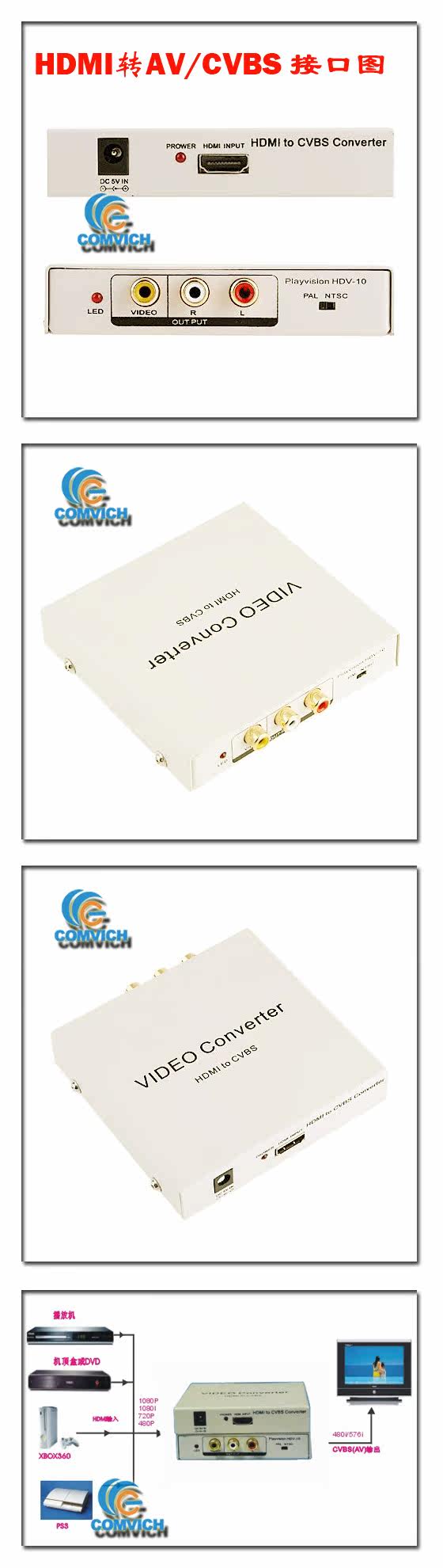

接口示意图

图1.1 面板示意图

DC/5V:------------------电源输入接口,输入5V/1A电源

HDMI IN:---------------HDMI输入接口;驳接PS3/XOBX360/高清播放机/机顶盒/视频会议终端等

POWER LED:---------电源指示灯;通电后常亮

LED;--------------------信号指示灯,PAL制式输出状态时常亮,NTSC输出时不亮

VIDEO out:---------CVBS输出端口,驳接CRT电视的复合视频,加个BNC转换头可以驳接监视器

R/L:---------------------音频输出接口,驳接电视机的R/L接口

PAL/NTSC:-----------PAL制式与NTSC制式输出选择切换开关
