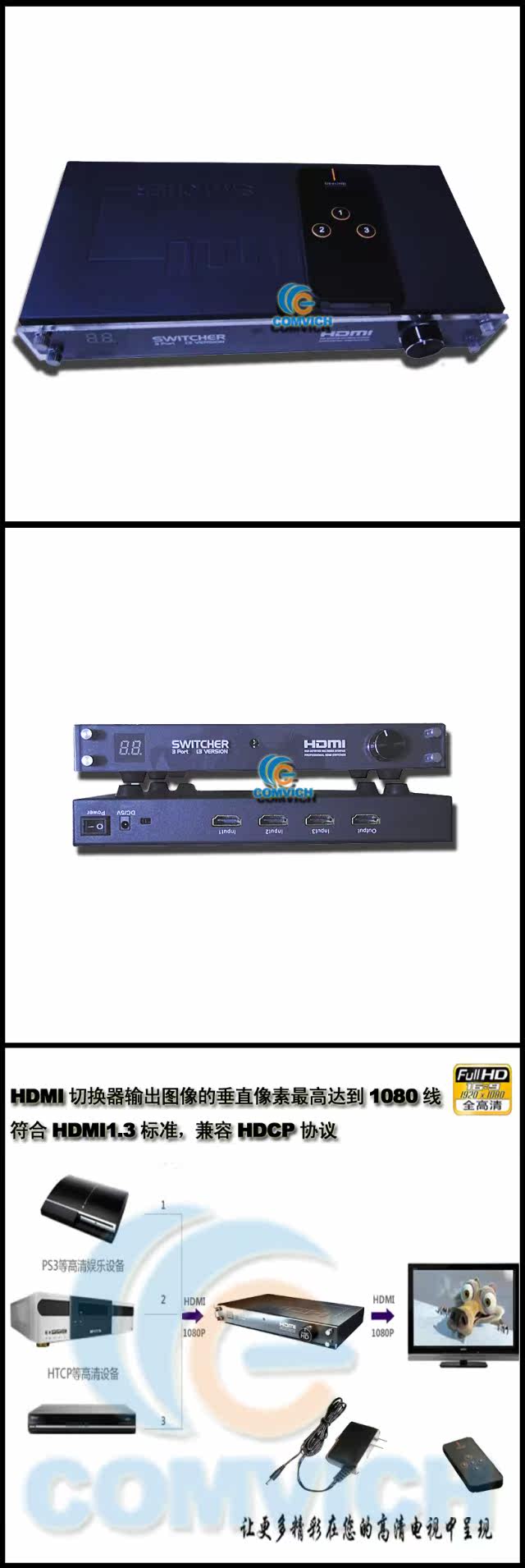

科唯奇 HDMI切换器 三切一 3进1出 3切1 三进一出 旋钮切换器

3*1HDMI切换器可以把多个高清信号源与一个高清信号端连接起来。它可以很容易地把四路高清信号源任意地切换到一台高清显示器或者投影机上。另外，把它的端口与一根HDMI线连接，可以对HDMI信号进行放大。

本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

本公司真诚希望能够以最优惠的价格提供给客户最好的产品。产品所售价格包含了来自公司卓越工程师团队的终身技术支持服务。

产品特点：

l三路HDMI信号任意切换到到一个HDMI显示设备上。

l兼容HDCP 1.2

l支持深色30位、36位

l支持蓝光DVD24/50/60fs/HD-DVD/xvYcc

l音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD

l支持信号时序重整。

l使用AWG26 HDMI 1.3版本的标准线缆，输入传输距离可达15米，输出传输距离可达25米。

l输入端可以通过红外进行遥控切换，也可以直接摁按钮进行控制。

l可以自动跳过不连接的信号源

l拥有记忆功能，重启或者重新连接时，可以恢复到上一次的连接状态。

l无信号损失

l安装简单

l外置5V/0.8A的电源适配器

连接与操作

通过HDMI线，把切换器输入端口与HDMI信号源连接起来。

通过HDMI线，把切换器输出端口与HDMI显示设备连接起来。

把5V电源与4x1 HDMI连接起来。

使用红外遥控控制切换器来对四路信号源进行自由切换

也可以用RS-232控制系统来对四路信号源进行自由切换。

产品规格:

HDMI版本……………………………………………………………………………HDMI 1.3

HDCP版本…………………………………………………………………………HDCP1.2

HDMI分辨率………………………24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

支持音频色彩格式……………………………………………24bit/deep color 30bit,36bit

支持音频格式……………………DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

输入输出TMDS信号………………………………………………………0.5~1.5Volts p-p

输入输出DDC信号…………………………………………………………5Volts p-p (TTL)

输入线缆长度………………………………………………………≤15m HDMI AWG26

输出线缆长度……………………………………≤25m AWG26 HDMI 1.3 standard cable

最大工作电流……………………………………………………………………………600mA

电源适配器规格……………………交流输入（50/60HZ）100V-240V,直流输出5V/0.8A

工作温度范围…………………………………………………………………(-15 to +55℃)

工作湿度范围………………………………………………5 to 90%RH (No Condensation)

尺寸…………………………………………………………………………115x60x24 (mm)

重量………………………………………………………………………………………475g

注意事项:

请正确使用并妥善保养，以保证产品性能以及正常工作。

1.   要远离潮湿、高温、多尘、腐蚀性及氧化性气体环境以免损坏。

2.   所有部件应避免强烈振动，不得碰撞、敲击、跌摔，以免损坏。

3.   请勿用湿手接触本机电源适配器插头

4.   从电源插座上拔掉适配器插头时,请握住插头,不要拉电源线.

5.   机器不用时请关掉电源(长期不用时请拔掉电源适配器插头)

6.   请勿开启机盖,切勿接触机内任何器件.

7.   必须使用厂家提供或经厂家认可的电源适配器

 在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下：

序号故障现象原因及解决方法

1不通电1、检查电源插头是否正确插入电源插座.

2、检查电源是否打开.

2无图像1、确认电视已开机并处于与本机连接.

2、输入信号源是否开启并连接完好.

3、检查系统的连接状态.

4、检查连接线是否完好.

5、线材质量（HDMI线材要求符合HDMI 1.3标准）.

3图像模糊1、连接口重新连接,以防插座接口接触不良

2、线材质量（HDMI线材要求符合HDMI 1.3标准
