科唯奇 HDMI分配器 一进四出 一分四 1x4 1进4出 信号放大 支持3D

金属外壳，全面支持HDMI 传输，是家庭影院，电器展示厅必备佳品～

此产品适用于数字高清电视、等离子显示器、液晶显示器、机頂盒、DVD播放器、数字摄象机、音頻/視頻接收裝置、家用录象、投影仪系統间的连接、信号放大、多画面转换、多画面选择。

高品质HDMI一进四出，超稳定，外观时尚，大体HDMI高清分配器，支持3D！

大体HDMI分配器，质量好，重量也不轻哟，所以运费稍贵点点：）

用来延长HDMI高画质数位影音讯号，提高经过长距离HDMI电缆传输的视频，HDMI超级放大器可以用一根标准的HDMI电缆传输清晰、高质的HDTV画面和和多通道的数字音频信号，传输距离超过HDMI5米的传输距离限制。
性能：
1、通过长距离延伸的HDMI电缆传输完美的数字视频信号
2、把HDTV信号源通过HDMI的显示加以延长
3、支持多种480i，480p，720i，720p，1080i　高清分辨率到1080p和计算机的1920x1200

5、支持DDWG标准，兼容HDCP。
6、采用外接式设计，无内插卡式的系统相容性问题。　
7、讯号传输达70米（输入与输出各35米有效距离）。
8、适用具HDMI埠之高解析度萤幕。
9、可以搭配HDMI切换器使用，方便各种安装环境。
10、适用于家庭剧院、家庭娱乐等场合，可连接具备HDMI介面的DVD，STB，影音传送／接收器，投影机。
11、为家庭影院提供了低成本的解决方案。　
12、即插即用，安装快捷。

　　技术指标：
1。视频放大器带宽：1.65Gbps
2。输入视频信号电平：1.2voltsp-p
3。　输入DDC信号电平：5voltsp-p　（TTL）
4。单路连接信号范围：1080p／1920x1200
5。HDMI接头：A类　19针　母头

　　产品应用　
1、家庭剧院
2、高品质多媒体展示、简报　
3、家庭娱乐
4、HDTV高画质电视

产品简介

产品特点：

l 一路HDMI信号输入分配成四路HDMI输出

l 兼容HDCP1.3B

l 支持CEC

l 支持30/36位深色

l 支持蓝光DVD24/50/60fs/HD-DVD/xvYCC

l 音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD

l 支持信号时序重整。

l 使用AWG26 HDMI 1.3及1.4版本的标准线缆，输入传输距离可达15米，输出传输

距离可达20米。

l 无信号损失

l支持1.4片3D功能

l 安装简单

l 需要DC5V/0.8A规格的电源

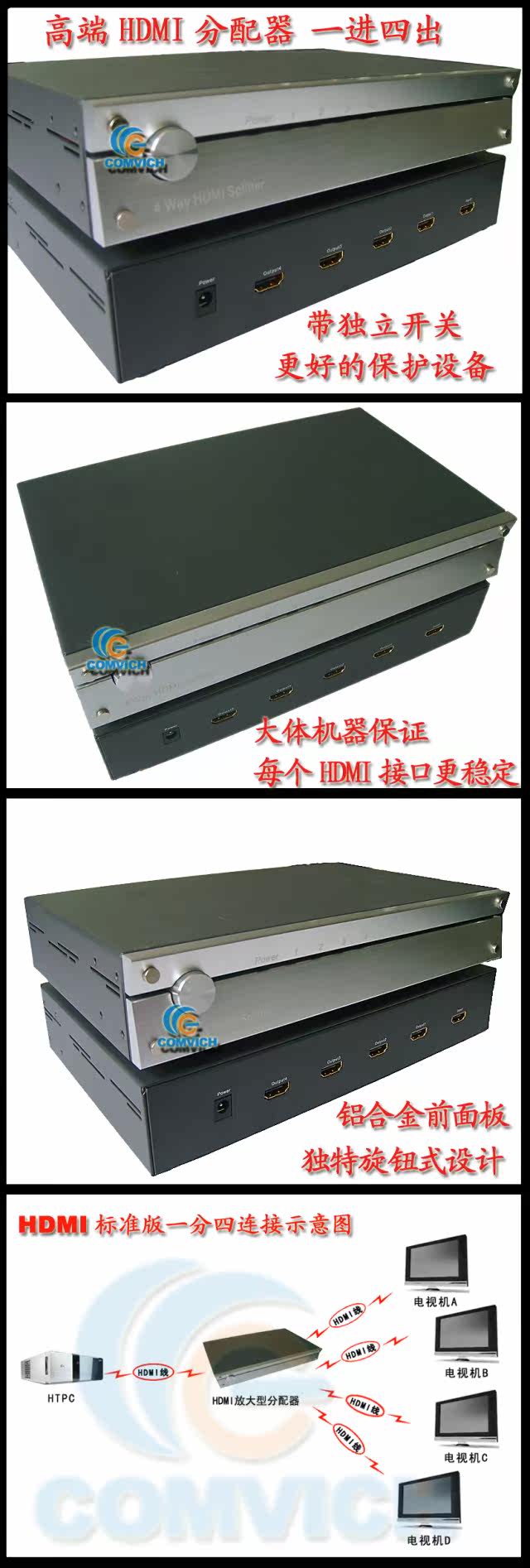

实拍图片（光线问题略有颜色偏差请谅解）

产品规格:

HDMI版本………………………………………………………………HDMI1.4

HDCP版本……………………………………………………………HDCP1.2

HDMI分辨率…………24/50/60fs/1080P/1080i/720p/576p/576i/480P/480i

支持音频色彩格式………………………………………24位/深色30位/36位

支持音频格式…DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD

最大传输速率..………………………………………………………10.2Gbps

输入输出TMDS信号………………………………………0.5-1.5Vp-p(TTL)

输入输出DDC信号………………………………………………5Vp-p(TTL)

输入线缆长度……………………………………………≤15m HDMI AWG26

输出线缆长度………………………≤20m AWG26 HDMI 1.3 standard cable

最大工作电流……………………………………………………………600mA

电源适配器规格……交流输入（50 /60HZ）:100V-240V,直流输出:5V/0.8A

工作温度…………………………………………………………(-15 to +55℃)

工作湿度范围…………………………………………5 to 90%RH（无冷凝）

尺寸……………………………………………………………260X115X45(mm)

重量…………………………………………………………………………1015g

连接与操作

1.             通过一条HDMI线缆，把高清信号源和分配器的输入口连接起来。

2.             通过HDMI线缆，把分配器的输出端与显示器连接起来。

把5V的电源和分配器连接起来。

在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下：

序号故障现象原因及解决方法

1不通电1、检查电源插头是否正确插入电源插座.

2、检查电源是否打开.

2无图像1、确认电视已开机并处于与本机连接.

2、输入信号源是否开启并连接完好.

3、检查系统的连接状态.

4、检查连接线是否完好.

5、线材质量（HDMI线材要求符合HDMI标准）.

3图像模糊1、连接口重新连接,以防插座接口接触不良

2、线材质量（HDMI线材要求符合HDMI标准
