TP-link TL-SG1016DT 16口全千兆以太网交换机

16口全千兆以太网交换机
TL-SG1016DT
16个10/100/1000M自适应RJ45端口
所有端口均具备线速转发能力
支持端口自动翻转（Auto MDI/MDIX）功能
提供汇聚上联、网络克隆和标准共享三种工作模式，适应不同网络环境
支持通过拨动开关切换交换机工作模式
桌面型壳体，即插即用，可上机架


TL-SG1016DT是TP-LINK专为满足无盘系统、网络克隆等应用而开发的二层全千兆非网管桌面型以太网交换机产品，提供16个10/100/1000M RJ45端口，具备每端口线速转发能力。该系列交换机针对无盘、网克等应用提供不同工作模式，具备良好的网络适应能力。

端口性能
提供16个10/100/1000M 自适应RJ45端口，所有端口均可实现线速转发；

每端口均支持MDI/MDIX自动翻转及双工/速率自协商；

支持IEEE 802.3x全双工流控和Backpressure半双工流控。

三种工作模式
提供模式切换开关，支持“汇聚上联”、“标准共享”和“网络克隆”三种工作模式，可优化支持无盘系统、网络克隆等网络应用。

使用简单
桌面型壳体设计，可上机架，即插即用，无需管理；动态LED指示灯，提供简单的工作状态提示及故障排除手段。

硬件规格

支持标准
 IEEE 802.3 、IEEE 802.3u
IEEE 802.3ab、IEEE 802.3x

端口
 10/100M RJ45
 —

10/100/1000 RJ45
 16

千兆SFP光纤口
 —

指示灯
 每端口
 Link/Act
Speed

每设备
 Power
System

性能
 存储转发
 支持

背板带宽
 32Gbps

MAC地址表
 8k

使用环境
 工作温度：0℃～40℃
存储温度：-40℃～70℃
工作湿度：10%～90%RH，不凝露
存储湿度：5%～90%RH，不凝露

电源
 输入：100-240V～ 50/60Hz

外形尺寸（L×W×H）
 294mm x 180mm x 44mm

功能规格

管理
 三模式切换
 M1：网络克隆
M2：标准共享
M3：汇聚上联


网吧网络典型应用
概述

TL-SG1016DT提供16个10/100/1000M自适应RJ45端口，支持线速交换，创新的三模式切换功能使得本系列交换机能够良好适应无盘启动和网络克隆等网络环境，配合TP-LINK全千兆智能网管交换机作为中心交换设备，特别适合网吧组建经济高效的全千兆网络。

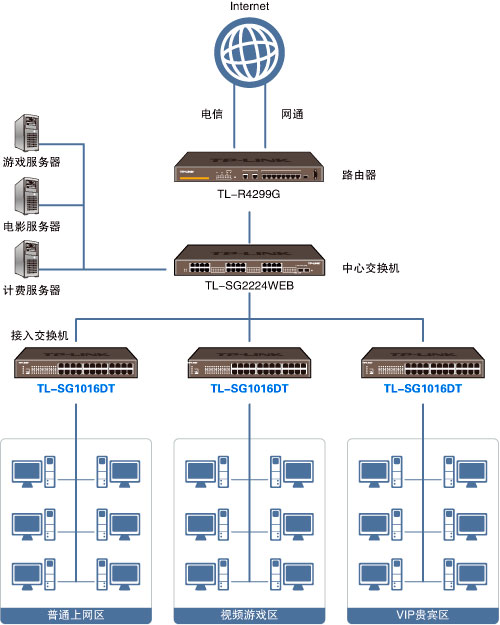

应用拓扑

设备清单

类型
 型号
 名称

路由器
 TL-R4299G/TL-R4239/TL-R4238/TL-R4419

TL-R4199G/TL-R4149/TL-R4148
 多WAN口网吧路由器

单WAN口网吧路由器

中心交换机
 TL-SG2248WEB/TL-SG2224WEB/

TL-SG2216WEB/TL-SG2109WEB
 全千兆Web管理交换机

接入交换机
 TL-SG1016DT
 16口全千兆以太网交换机
