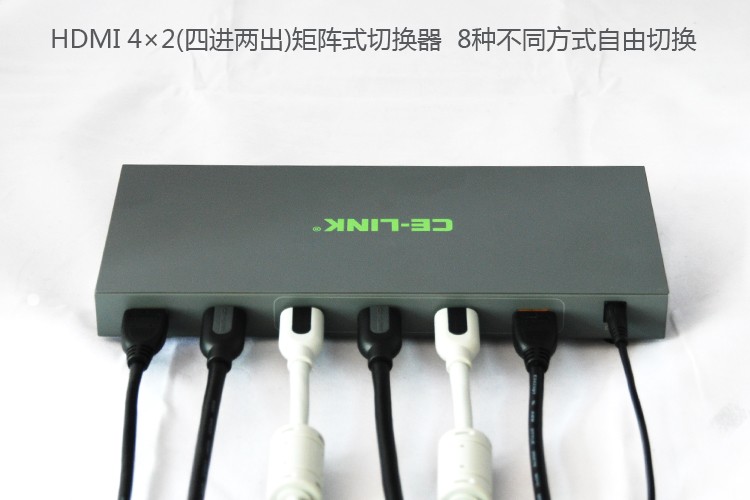

CE-LINK HDMI 4x2矩阵式切换分配器 四进二出 1080P分辨率 深灰色

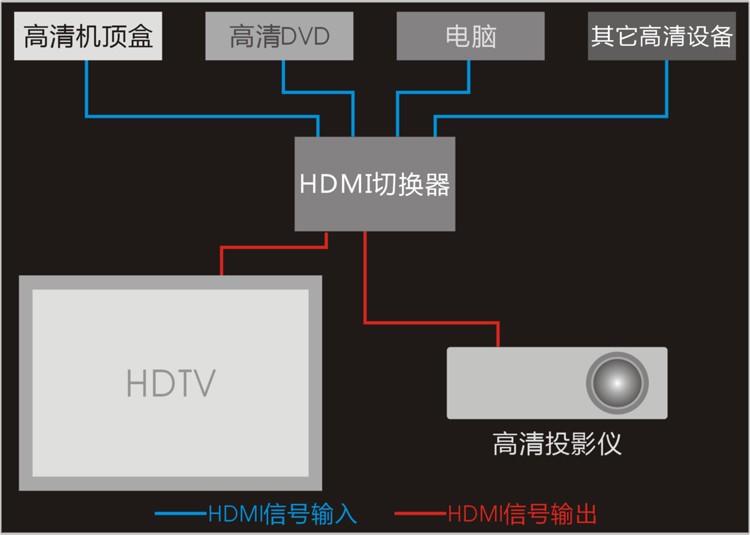

本产品是一款HDMI 4×2（四进两出）矩阵式切换器设备。可以连接4个HDMI信号源播放设备和两个HDMI高清信号显示设备，在这六个设备之间可以自由完成8种不同模式的连接方式。例如：有蓝光DVD、高清机顶盒、台式电脑、笔记本电脑四个信号源播放设备、客厅和卧室有两台高清电视或者一台电视、一台高清投影仪。经过本产品连接以后可以完成：1、在客厅和卧室的两台电视可以同时观看同一个播放设备播放的内容。2、在客厅和卧室的两台电视可以同时观看不同播放设备播放的内容。3、客厅和卧室的任何一个电视都可以随时选择观看这四个信号源播放设备任何一个的播放内容。4、在播放时可以自由选择两个显示设备中的其中一个完成显示播放。

用HDMI高清信号传输线把您的四个HDMI信号源播放设备与本设备的Input接口连接。

用HDMI高清信号传输线把您的两个HDMI信号源显示设备与本设备的Output接口连接。

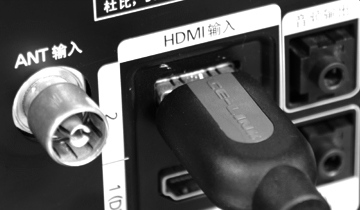

把HDMI高清信号传输线与电视机或者投影仪的HDMI接口连接。

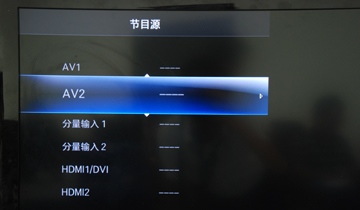

进入电视机设置菜单-输入-信号源-选择与第一步连接接口相应的接口选项，确认后即可。不同设备的选项名称有所不同，请根据实际情况操作！

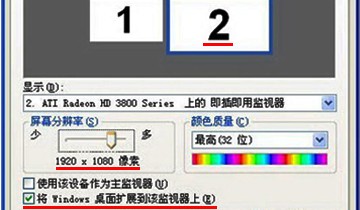

桌面空白处点击鼠标右键-属性-设置出现如上图页面，1为您的电脑显示器、2为您外接的显示设备，点击2以后再下面选择框内根据您设备的实际情况勾选相应选项即可。

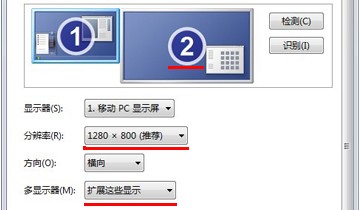

桌面空白处点击鼠标右键-屏幕分辨率出现如上图页面，1为您的电脑显示器、2为您外接的显示设备，点击2以后再下面选择框内根据您设备的实际情况勾选相应选项即可。

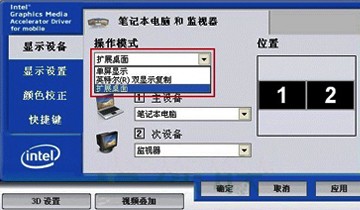

如果您的电脑上装有Intel显卡控制面板软件的话也可以在这里根据自己的需求设置。

如果您的电脑上装有NVIDIA显卡控制面板软件的话也可以在这里根据自己的需求设置。

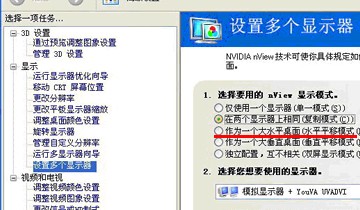

如果您的电脑上装有NVIDIA显卡控制面板软件的话也可以在这里根据自己的需求设置。

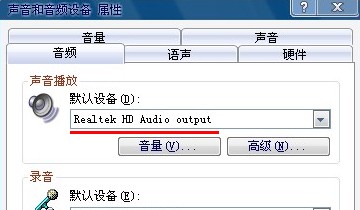

HDMI高清信号传输线是具备音视频同步传输的，但是电脑一般默认主板自带声卡或者独立声卡为默认设备。要想通过HDMI线传输音频需要做以下设置。1、显卡内置声卡的，如上图所示进入电脑控制面板-声音和音频设备属性-音频选择显卡内置声卡为默认设备确定即可。2、有些HDMI显卡是没有自带声卡的，这个就需要专业人员用专用线把主板声卡输出到显卡，主板和显卡一般都带有这个接口。

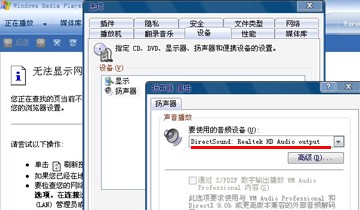

有些配置的电脑不仅要设置系统的声音和音频属性，而且默认播放器的音频默认设备也是要设置的。在播放器顶端选择工具-选项-设备-扬声器-选择显卡内置声卡为默认选项。

连接成功后，如上图所示为在扩展模式下的显示效果。在您电脑桌面上打开的程序长按鼠标左键向右拖动就会在电视上显示。电视上显示的电脑桌面没有全屏为正常现象，因为电视的显示为点对点1080P，但是在连接后电脑桌面的实际大小达不到1080P。
