 | 上海能手电子有限公司是上海三北集团旗下一家致力于电脑网络，周边产品的研发、生产、制造的专业公司。能手电子成立于1995年，在全球IT界有着悠久的历史和良好的品牌形象。公司主要生产“能手”系列多功能电缆测试仪，“NENGSHOU”系列光纤测试仪，是网络布线工程中必不可少的安装、检测、检验工具。公司目前有近10个产品品种系列，可分别适应不同需求。公司产品销量占大陆市场的60%以上，并出口。 |
1·机体外壳材料：采用台湾757ABS工程塑料，抗冲击适应性强。
2·接插件插座：采用独特专利技术RJ45插座，8P8C、6P6C、4P4C通用接口设计，避免不同类型插头混插后损坏插座；日本进口10μ黄金镀层金针；耐1000次理论插拔强度（行业最高标准）。
3·显示界面：主机NS-MT采用高亮LED灯显示，保证显示清晰。
4·数字音频接收器NS-LR带宽窄、抗扰强、噪音低，音量可调，失真小。创新式增加了手电筒功能，采用高亮度双灯，提供在昏暗的环境下的照明。寻线时，探测到线路有信号， SIGNAL指示灯亮起。
5·数字音频接收器NS-LR探头采用非金属材质的电离静电复合塑料，集合特性：增强信号接收、防止触电、防止探测时线路意外短路、避免戳伤人体。

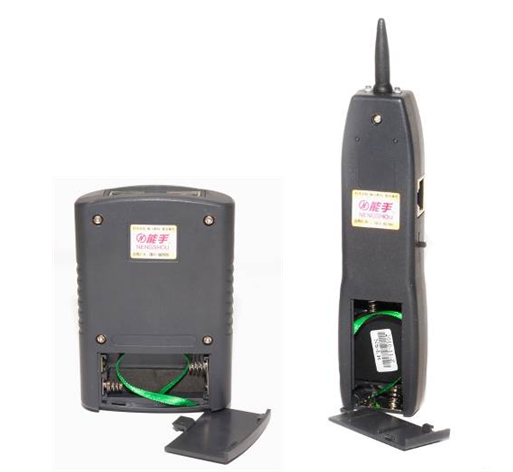

6·电源：使用AAA电池作电源；内置高效率DC-DC电源驱动泵转换电路，充分用尽电池电能。
7·开关：主机NS-MT采用电子开关，可实现自动关机，侧边设有增强信号发射按钮设计；数字音频接收器NS-LR采用人性化的多段拨动式开关和电子按钮设计，可防止无谓的耗电。
8·主机NS-MT采用独立的2.5mm接地线接口和鳄鱼线夹的设计，探测线路时可大大提升寻线效率。
9·适应性：能承受48V电话铃流冲击。在一些复杂的网络设备和线路的环境情况下，寻线功能在网络设备通电状态下实现可用。
10·面板：采用防紫外线PC材料。
11·皮套：采用防霉，无污染复合材料。

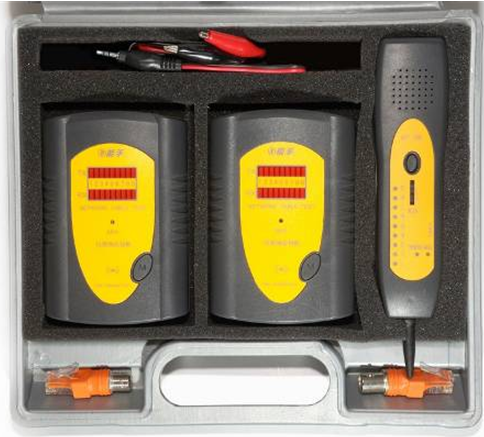

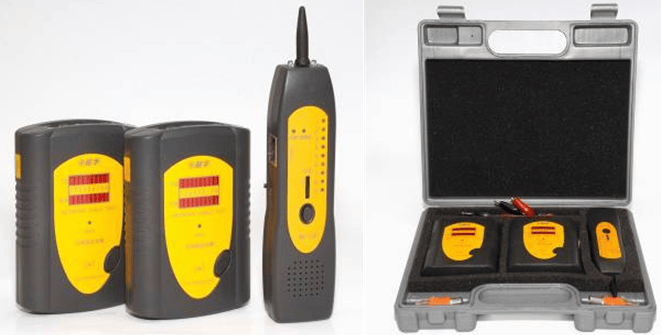

12·外盒：采用带有防震海绵护垫的PU材料工具箱，保护设备在恶劣环境下稳定工作。
13·外观：人体工学设计，专利外观。
14·整机通过欧洲CE认证；符合欧盟RoHS环保标准。
功能与使用： 一、功能：
1.对一根双绞线1，2，3，4，5，6，7，8，G线对逐条（对）测试，并可区分判定哪一条（对）错线，短路和开路。
2.主机型号NS-MT：附有音频发射功能。数字音频接收器型号NS-LR：附有LED照明功能。
3. 主机装入电池后主机有“滴”声提示，并自动开机自检后关机。本机若不进行任何按键操作，20分钟后自动关机。 二、双绞线测试：主机测试仪NS-MT按下M键3秒开机，同时APO灯闪亮，即可进行自动扫描测试。将网线插头分别插入测试仪两端（M和L），或主测试仪主端口（M）和远程测试仪副端口（L），或主测试仪主端口（M）和远程数字音频接收器NS-LRRJ45/RJ12端口。主机TX指示灯从1至G逐个顺序闪亮，下图例：
主测试仪TX指示灯：
1-2-3-4-5-6-7-8-G
远程测试仪RX指示灯：
1-2-3-4-5-6-7-8-G（RJ45）
----6-5-4-3-----（RJ12）
------5-4-------（RJ11）
1-2-------------（BNC/TNC，需转换头） 或：远程数字音频接收器指示灯：
1-2-3-4-5-6-7-8-G（RJ45）
----6-5-4-3-----（RJ12）
------5-4-------（RJ11）
1-2-------------（BNC/TNC，需转换头） 若接线不正常，按下述情况显示：
1.当有一根双绞线中的某条如3号线断路，则主测试仪和远程测试仪3号灯都不亮。
2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。
3.当两头网线乱序，例2，4线乱序，则显示如下：
主测试仪TX指示灯不变： 1-2-3-4-5-6-7-8-G
远程测试仪RX指示灯为： 1-4-3-2-5-6-7-8-G
或： 远程数字音频接收器指示灯为： 1-4-3-2-5-6-7-8-G
4.当网线有2条短路时，则主测试仪显示不亮，而远程测试仪显示短路的两条线灯都微亮，若有3条以上（含3根）短路时则所有短路的几条线号的灯都不亮。 三、自动/手动切换：在测试过程中按M键，测试从1灯重新开始。按M键2秒，返回到1号灯，进入到手动点动循环，按一下M键步进一灯，如此循环。在此期间，若按2秒则退出手动点动状态，返回自动循环状态。 四、音频寻线状态切换：主机NS-MT在任何其他开机状态下，按一下侧边TONE键进入音频寻线状态，TX 灯全亮，APO灯闪烁，进入音频发射状态。再按一下侧边TONE键，退出音频寻线状态，返回双绞线测试状态。 五、关机：在任何状态下按M键5秒以上进入关机状态，松开关机。本机若不进行任何按键操作，20分钟后自动关机。 音频寻线的原理和使用方法：
电缆测试仪的内部发生一个信号，通过电缆端口和信号电缆（鳄鱼夹子线）向目标电缆全线周围发出以线半径由强变弱的信号场。寻线器是一个感应灵敏的信号放大器，它能够接收到由目标电缆发出的场信号。当寻线器的探头由远到近靠近目标线缆时，寻线器就可发出由小到大的信号音，声音最大时就找到目标电缆。
使用方法
（1）双绞线和电话线的寻线使用方法
将双绞线的水晶头插入发射端口，将音频寻线器的探头在线束的每一根电缆上轻轻依次划过，声音最大，状态信号指示灯最亮的就是目标电缆。
（2）同轴电缆的寻线使用方法 将鳄鱼夹的红色夹子夹住同轴电缆的屏蔽层（最好将屏蔽层和线芯短路夹在一起），切不可只将里面的同轴线芯夹住，这样信号将被外面的屏蔽层阻挡信号。
（3）大对数电缆的寻线使用方法 由于大对数电缆要求找的是每对线的线头，所以，大对数的寻线方式法有点特殊。首先，一定要用鳄鱼夹红黑夹子各自夹住大对数电缆中的一对。在另外一端，你就能轻易找到该对电缆——电缆信号最强。
（4）单根电缆或多芯电缆线寻线使用方法 寻找单根电缆的方法，将鳄鱼夹的红色信号端夹住被找电缆的一端（多芯电缆最好将所有线头拧到一起）。寻找一个接地线，将鳄鱼夹的黑色夹子直接夹住接地线。接地线最好是建筑物或机房设备外壳的接大地线，也可以是电源插座中的接地线（三眼插座标中间的标有“接地”端）。 注意：不能接“零线’——即“N”线，更不能接火线“L”，否则将威胁生命安全。
（5）配线架和信息墙座的寻线方法，图示：
常见问题
A、信号声音不够大 寻线器是对所接收的信号大小来区分电缆的，所以不是灵敏度越高越好。而是要有适当的灵敏度和选择性，还要抑制其他的信号干扰，所以寻线器的声音以能辨出电缆为原则性的，并不是声音越大越好。
B、寻线困难 寻线困难有时是因为目标电缆短路造成的。首先判断是近端短路还是远端短路。近端短路时寻线器寻线只能到信号发生器周围很小范围内听到信号。否则就是远端短路，或远程接有仪器，交换机等设备，这时就用方法（4）。单根电缆或多芯电缆线寻线方法，将黑色鳄鱼夹夹住接地线，这样信号会大大加强。其次就是电缆铺设在金属的屏蔽管道内，也会导致寻线困难。
C、信号传输不够远，远端信号不强，甚至没有 这种现象首先要按上述B，排除电缆短路现象，其次就是电缆线有断路现象。另外，最主要的方法是将鳄鱼夹的黑色夹子接地。最好是接建筑物的大地端，这样远程信号会大大加强。从而使你容易找到线缆。
D、电缆线信号混音 主要是电缆另一端口接有交换机或其他设备产生的串音。将其拔掉即可。有时候，劣质的配线架也有产生串音。如果测试大对数电缆时，可能是线对没找对；如果测试多芯电缆时，其他电缆请予以一并接黑色鳄鱼夹。
如何通过多种方法区分能手牌、UUZ牌多功能电缆测试仪真伪：  | ·针对电子商务平台销售的产品，产品上采用 “仅限网店销售”的标识； |  | ·采用电话、网站防伪码查验系统； |  | ·采用按钮式接触片电子开关，开机有自检功能、按键声响提示，可自动关机； |  | ·采用内三角螺丝； |  | ·采用独特专利技术RJ45插座，8P8C、6P6C、4P4C通用接口设计。 |
|
