 | 上海能手电子有限公司是上海三北集团旗下一家致力于电脑网络，周边产品的研发、生产、制造的专业公司。能手电子成立于1995年，在全球IT界有着悠久的历史和良好的品牌形象。公司主要生产“能手”系列多功能电缆测试仪，“NENGSHOU”系列光纤测试仪，是网络布线工程中必不可少的安装、检测、检验工具。公司目前有近10个产品品种系列，可分别适应不同需求。公司产品销量占大陆市场的60%以上，并出口。 |
1·机体外壳材料：采用台湾757ABS工程塑料，抗冲击适应性强。
2·接插件插座：采用独特专利技术RJ45插座，8P8C、6P6C、4P4C通用接口设计，避免不同类型插头混插后损坏插座；日本进口10μ黄金镀层金针；耐1000次理论插拔强度（行业最高标准）。
3·显示界面：主机NS-LA/LA1采用LCD液晶显示，功耗低、即插即显、方便迅速阅读。可以显示UTP/FTP线缆类型，线路短路、断路等信息。
4·数字音频接收器NS-LR带宽窄、抗扰强、噪音低，音量可调，失真小。创新式增加了手电筒功能，采用高亮度双灯，提供在昏暗的环境下的照明。寻线时，探测到线路有信号， SIGNAL指示灯亮起。
5·数字音频接收器NS-LR探头采用非金属材质的电离静电复合塑料，集合特性：增强信号接收、防止触电、防止探测时线路意外短路、避免戳伤人体。

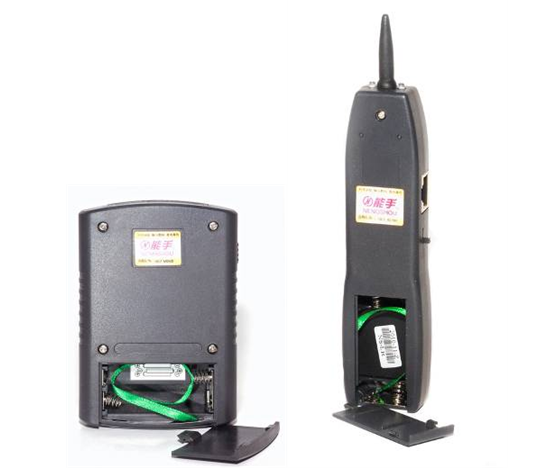

6·电源：使用AAA电池作电源；内置高效率DC-DC电源驱动泵转换电路，充分用尽电池电能。
7·开关：主机NS-LA/LA1采用侧边拨动式开关，但有自动关机功能；数字音频接收器NS-LR采用人性化的多段拨动式开关和电子按钮设计，可防止无谓的耗电。
8·主机NS-LA/LA1采用独立的2.5mm接地线接口和鳄鱼线夹的设计，探测线路时可大大提升寻线效率。
9·适应性：能承受48V电话铃流冲击。在一些复杂的网络设备和线路的环境情况下，寻线功能在网络设备通电状态下实现可用。
10·面板：采用防紫外线PC材料。
11·皮套：采用防霉，无污染复合材料。

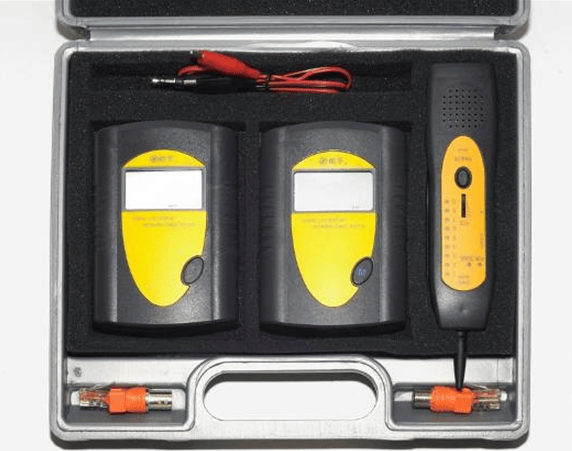

12·外盒：采用带有防震海绵护垫的PU材料工具箱，保护设备在恶劣环境下稳定工作。
13·外观：人体工学设计，专利外观。
14·整机通过欧洲CE认证；符合欧盟RoHS环保标准。
功能与使用： 一、功能：
1.对一根双绞线1，2，3，4，5，6，7，8，G线对逐条（对）测试，并可区分判定哪一条（对）错线，短路和开路。
2.主机型号NS-LA/LA1：LCD液晶显示、附有音频发射功能；2个主机开机后默认状态分别为MASTER（ NS-LA）和SLAVE（NS-LA1）。数字音频接收器型号NS-LR：附有LED照明功能。
3.本机开机状态下若不进行任何按键操作，20分钟后自动关机。 二、双绞线测试：拨动侧边开关开机，测试仪液晶显示MASTER或SLAVE状态，即可进行测试显示。将网线插头分别插入测试仪两端（M和L），或主测试仪主端口（M）和远程测试仪主端口（M）。测试仪液晶上排和下排从1至8显示状态，下方提示显示UTP/FTP线缆类型，线路短路、断路等信息。
下图例：
主测试仪：
上排：1-2-3-4-5-6-7-8--
下排：1-2-3-4-5-6-7-8-- 远程测试仪：
上排：1-2-3-4-5-6-7-8--（RJ45）
下排：1-2-3-4-5-6-7-8--
上排：--7-6-5-4-3-2----（RJ12）
下排：--7-6-5-4-3-2----
上排：----6-5-4-3------（RJ11）
下排：----6-5-4-3------
上排：1-2--------------（BNC/TNC，需转换头）
下排：1-2-------------- 若接线不正常，按下述情况显示：
1.当有一根双绞线中的某条如3号线断路，则主测试仪不变，远程测试仪下排3号不显示，下方有MISWIRE、OPEN提示显示。
2.当有几条线断路不通，则几条线都不显示，下方有MISWIRE、OPEN提示显示。
3.当两头网线乱序，例2，4线乱序，则显示如下：
主测试仪不变：
上排：1-2-3-4-5-6-7-8--
下排：1-2-3-4-5-6-7-8— 远程测试仪为：
上排：1-2-3-4-5-6-7-8--
下排：1-4-3-2-5-6-7-8-- 4.当网线有短路时，则主测试仪和远程测试仪短路的上排线号闪烁，下排线号不显示，下方有SHORT提示显示。 三、MASTER、SLAVE、音频寻线状态切换：开机后，主机NS-LA或NS-LA1每按一次M键后切换一次状态：测试仪液晶分别显示MASTER，SLAVE，顶部8个倒三角提示，后者为进入音频发射状态。如此循环。 四、关机：拨动侧边开关关机。本机若不进行任何按键操作，20分钟后自动关机。 音频寻线的原理和使用方法：

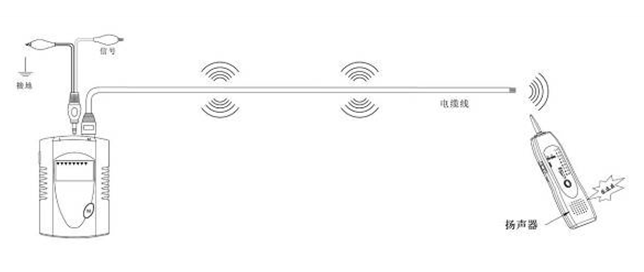

电缆测试仪的内部发生一个信号，通过电缆端口和信号电缆（鳄鱼夹子线）向目标电缆全线周围发出以线半径由强变弱的信号场。寻线器是一个感应灵敏的信号放大器，它能够接收到由目标电缆发出的场信号。当寻线器的探头由远到近靠近目标线缆时，寻线器就可发出由小到大的信号音，声音最大时就找到目标电缆。
使用方法
（1）双绞线和电话线的寻线使用方法
将双绞线的水晶头插入发射端口，将音频寻线器的探头在线束的每一根电缆上轻轻依次划过，声音最大，状态信号指示灯最亮的就是目标电缆。
（2）同轴电缆的寻线使用方法 将鳄鱼夹的红色夹子夹住同轴电缆的屏蔽层（最好将屏蔽层和线芯短路夹在一起），切不可只将里面的同轴线芯夹住，这样信号将被外面的屏蔽层阻挡信号。
（3）大对数电缆的寻线使用方法 由于大对数电缆要求找的是每对线的线头，所以，大对数的寻线方式法有点特殊。首先，一定要用鳄鱼夹红黑夹子各自夹住大对数电缆中的一对。在另外一端，你就能轻易找到该对电缆——电缆信号最强。
（4）单根电缆或多芯电缆线寻线使用方法 寻找单根电缆的方法，将鳄鱼夹的红色信号端夹住被找电缆的一端（多芯电缆最好将所有线头拧到一起）。寻找一个接地线，将鳄鱼夹的黑色夹子直接夹住接地线。接地线最好是建筑物或机房设备外壳的接大地线，也可以是电源插座中的接地线（三眼插座标中间的标有“接地”端）。 注意：不能接“零线’——即“N”线，更不能接火线“L”，否则将威胁生命安全。

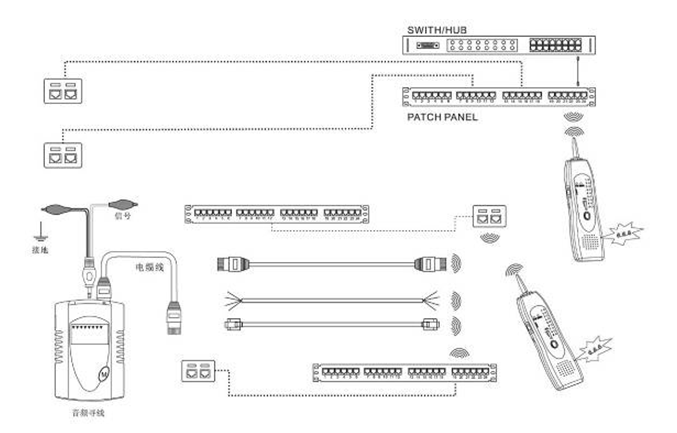

（5）配线架和信息墙座的寻线方法，图示：
常见问题
A、信号声音不够大 寻线器是对所接收的信号大小来区分电缆的，所以不是灵敏度越高越好。而是要有适当的灵敏度和选择性，还要抑制其他的信号干扰，所以寻线器的声音以能辨出电缆为原则性的，并不是声音越大越好。
B、寻线困难寻线困难 有时是因为目标电缆短路造成的。首先判断是近端短路还是远端短路。近端短路时寻线器寻线只能到信号发生器周围很小范围内听到信号。否则就是远端短路，或远程接有仪器，交换机等设备，这时就用方法（4）。单根电缆或多芯电缆线寻线方法，将黑色鳄鱼夹夹住接地线，这样信号会大大加强。其次就是电缆铺设在金属的屏蔽管道内，也会导致寻线困难。
C、信号传输不够远，远端信号不强，甚至没有 这种现象首先要按上述B，排除电缆短路现象，其次就是电缆线有断路现象。另外，最主要的方法是将鳄鱼夹的黑色夹子接地。最好是接建筑物的大地端，这样远程信号会大大加强。从而使你容易找到线缆。
D、电缆线信号混音 主要是电缆另一端口接有交换机或其他设备产生的串音。将其拔掉即可。有时候，劣质的配线架也有产生串音。如果测试大对数电缆时，可能是线对没找对；如果测试多芯电缆时，其他电缆请予以一并接黑色鳄鱼夹。
如何通过多种方法区分能手牌、UUZ牌多功能电缆测试仪真伪：  | ·针对电子商务平台销售的产品，产品上采用 “仅限网店销售”的标识； |  | ·采用电话、网站防伪码查验系统； |  | ·采用按钮式接触片电子开关，开机有自检功能、按键声响提示，可自动关机； |  | ·采用内三角螺丝； |  | ·采用独特专利技术RJ45插座，8P8C、6P6C、4P4C通用接口设计。 |
|
