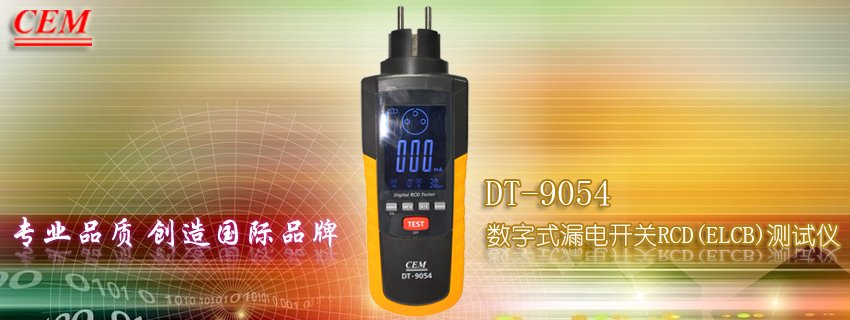

CEM华盛昌DT-9054 数字式漏电开关RCD(ELCB)测试仪

分享到:
CEM华盛昌DT-9054 数字式漏电开关RCD(ELCB)测试仪

商品名称:华盛昌DT-9054生产厂家:CEM商品产地:中国大陆商品毛重:0.34上架时间:2011-3-30 15:52:13价格举报:如果您发现有比京东价格更低的,欢迎举报纠错信息:如果您发现商品信息不准确,欢迎纠错

商品详情

【技术指标】
额定电压:230V (Ph/N) – 10/+6% 50/60 Hz
测试线电压:AC250V以下
漏电电流分档: 10.30. 100 .150. 300 .650. mA共六档
测试漏电动作时间范围:0-499ms
漏电电流精度:1mA
动作时间显示精度:1mS
Cat III 600V
Double insulation
IEC 61010-1
IEC 61557-6 NF EN 61557-6
IEC 61236 (EMC)
工作温度与湿度  -15~45℃,相对湿度≤80%
储存温度与湿度  -25~70℃,相对湿度≤75%









【产品简介】
DT-9054使用最新的微处理器技术,从而保证了产品的最佳性能及精度。测试电流为10mA / 30mA / 100mA/ 300mA / 500mA and 650mA 六档,测试电流可通过N/S按键选择立即触发和延时触发漏电保护器。双色背光屏可立即提示你所测试的漏电保护器是好的(蓝色)还是坏的(红色)。
自动关机功能,仪器不使用,50秒后自动关机。


【产品特点】
1 本仪器使用最新的微处理器技术,从而保证了产品的最佳性能及精度。
2 本仪器主要用于测试漏电保护器的漏电保护动作电流和漏电动作时间,测试电流为10mA / 30mA / 100mA/ 300mA / 500mA and 650mA 六档,测试电流可通过N/S按键选择立即触发和延时触发漏电保护器。
3 双色背光屏可立即提示你所测试的漏电保护器是好的(蓝色)还是坏的(红色)。
4 自动关机功能,仪器不使用,50秒后自动关机。







【技术指标】
额定电压:230V (Ph/N) – 10/+6% 50/60 Hz
测试线电压:AC250V以下
漏电电流分档: 10.30. 100 .150. 300 .650. mA共六档
测试漏电动作时间范围:0-499ms
漏电电流精度:1mA
动作时间显示精度:1mS
Cat III 600V
Double insulation
IEC 61010-1
IEC 61557-6 NF EN 61557-6
IEC 61236 (EMC)
工作温度与湿度  -15~45℃,相对湿度≤80%
储存温度与湿度  -25~70℃,相对湿度≤75%


【应用】

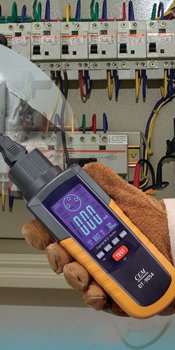

用于测试漏电保护器的漏电保护动作电流和漏电动作时间
【包装清单】
测试仪*1  使用说明书 *1  保修卡 *1 电池 *1 彩盒*1







【操作指南】
1、安全警告提示:
为保证安全以及正确使用本设备,请严格遵守以下规定。
a)每次按下测试按钮(“Test Button”)时,请务必确保显示屏显示相位正确,电压正常(230V),地线连接良好,否则不要进行任何测试。
b)如果有断路器等其它负载接在同一电路上,这些负载将导致读数不准。为保证精确测量,在测量之前需要将接入被测断路器电路的其它电器拆除。
c)只使用设备提供的测试线


2、准备提示
a)通过设定RANGE选择按钮,将额定触发电流选择钮设定为被测电路断路器的额定触发电
流。可供选择的测试电流有10mA / 30mA / 100mA/ 300mA / 500mA and 650mA 六档,
每选一档相应的测试电流值就会显示在屏上。
b)通过设定N/S选择按钮,来选择测试电路断路器是立即触发电流还是延时触发。如果选择延时触发,在按下时,会延时30秒(屏上会依次显示30 S以及到0 S),再触发被测断路器。
c)通过设定0°/ 180°选择按钮,来选择测试电路断路器的相位,相应的0°和180°就会显示在屏上。
d)通过设定mA/mS选择按钮,来选择测试电路断路器的触发电流还是触发时间,相应的mA和mS就会显示在屏上。
e)将本仪器连接到被测断路器,要保证显示屏显示相位正确,电压正常(230V),地线连接良好。







3、测试
选择好测试模式以后,按下测试键,测试结果就会在屏上显示出来,如果是以蓝屏显示的结果,表示被测断路器是好的,如果是以红屏显示的结果,表示被测断路器是不良的。


1.通过设定RANGE选择按钮,将额定触发电流选择钮设定为被测电路断路器的额定触发电
流。可供选择的测试电流有10mA / 30mA / 100mA/ 300mA / 500mA and 650mA 六档,
每选一档相应的测试电流值就会显示在屏上。
2.通过设定N/S选择按钮,来选择测试电路断路器是立即触发电流还是延时触发。如果选择延时触发,在按下时,会延时30秒(屏上会依次显示30 S以及到0 S),再触发被测断路器。
3.通过设定0°/ 180°选择按钮,来选择测试电路断路器的相位,相应的0°和180°就会显示在屏上。
4.通过设定mA/mS选择按钮,来选择测试电路断路器的触发电流还是触发时间,相应的mA和mS就会显示在屏上。
5.将本仪器连接到被测断路器,要保证显示屏显示相位正确,电压正常(230V),地线连接良好。







测试仪*1  使用说明书 *1  保修卡 *1 电池 *1 彩盒*1

本产品全国联保,享受三包服务,质保期为:一年质保
品牌官方网站:www.cem-instruments.com
