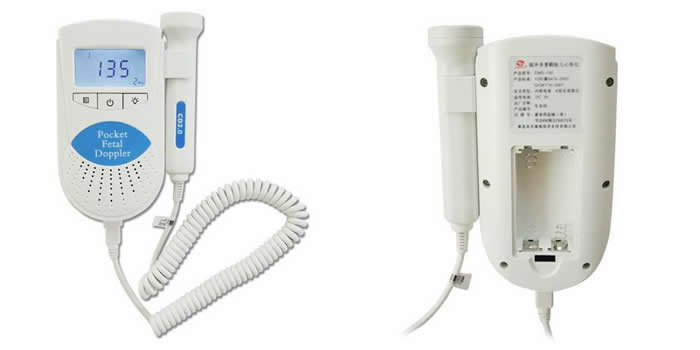

多普勒超声胎心监护仪 SonolineB

◆电池电量指示

◆电池电量低检测

◆内置扬声器

◆外接耳机接口

◆可更换探头

◆探头监测

◆两节标准的1.5V（AA LR6）碱性电池能够满足不低于10个小时的检测

胎心率检测

开机：

对于Sonoline B ，按下Power按键开机，LCD显示如图3-4所示。
找胎位：

首先用手摸胎位，找到胎心最佳位置。然后将适量超声耦合剂均匀抹在超声探头声学面上，将探头贴在孕妇腹壁，调整探头位置或角度取得最优的胎心信号。根据需要调节音量。
胎心率计算：

对于Sonoline B，LCD显示数值为胎心率数值。
操作结束后，Sonoline A按Power键直接关机，Sonoline B 持续按Power键3秒钟关机。

注意：
①只有将探头放置在最佳位置才能获得更好的检测效果。

②不要把探头放在可以听到较强的胎盘音或脐带血流搏动声的地方。

③若孕妇取仰卧位，且胎位正常时，在其肚脐中线下部即可获取最为清晰的胎心音。

④除非得到可听的胎心音信号，否则不可能对胎心率进行检测。

模式选择

模式1：实时胎心率显示模式(仅Sonoline B )

在检测到胎心信号的瞬间，LCD上的胎心符号闪动，同时瞬时胎心率显示在LCD上。
模式2：平均胎心率显示模式(仅Sonoline B )

该模式可获得更加稳定的胎心率，在LCD上显示最新获取的8点胎心率的平均值。当显示胎心率时，LCD上的胎心符号闪动，显示的胎心率变化缓慢。

模式3：手动计数模式(仅Sonoline B )

进入模式3即开始计数，胎心率读取显示为“— — —”，检测到胎动信号的同时LCD显示闪烁的胎心符号，按下背光控制按键停止计数，仪器自动计算从开始到停止计数期间获取的胎心率平均值，并显示结果。重复测量时直接按背光控制按键开始计数，再次按背光按键停止计数。胎心数值会一直保留，直到进行重复测试或者改变模式为止。
探头操作

（1）探头检测

对于Sonoline B , 当探头脱落时，LCD屏幕显示为“— — —”并闪烁，探头类型仅剩单位而无
频率数据显示。此时需重装新连接好的探头。当连接好后,LCD屏幕“— — —”停止闪烁，并显示探头型号。

（2）更换探头
胎心仪在出厂时已连接好一种探头，若要使用另一种探头，首先要将胎心仪关机，将已接探头从探头座上取出，然后将探头插头从胎心仪探头插座拔出，将需要替换的探头插头与胎心仪探头插座相连。

注意：小心放置更换下来的暂时不用的探头，避免跌落,溅湿,重压等导致探头损坏。如果长时间不使用，建议连接某一探头，并将探头放入仪器右侧的探头座，将仪器与其他探头放入包装盒内。

（3）取放探头

取探头

用一只手握住胎心仪，用另一只握住探头的头部将探头取出。
取放探头

放探头

操作与取探头相反。用一只手握住胎心仪的头部将探头插放到位。
电池低电量检测

对于Sonoline B，正常工作时，LCD屏幕显示电池电量信息，电池图标内方格的数目表示剩余电量的多少；当格子数为零时，表示电池电量很低，此时用户需要更换新电池。

更换电池

①取电池
将后面板朝上。首先打开电池盒，然后将电池从电池盒中取出(见图4-2)。

②装电池

将电池按照电池仓底部所示的正负极方向装好后盖上电池盒盖。
如果仪器长时间不用，请务必及时取出电池。
