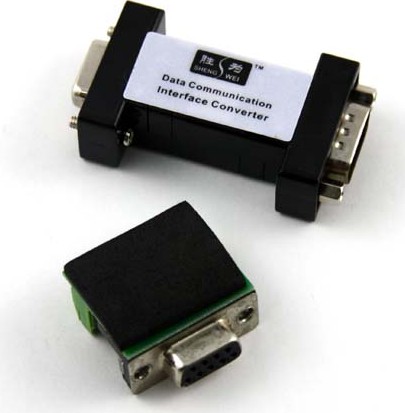

胜为（shengwei）DCP-1105 RS232转RS485袖珍型通信协议转换器（无源）

胜为DCP-1105是RS-232信号与RS-485信号互换的接口转换器，该产品直接从设备的串口（如计算机COM口）取电，无需外接电源，具有体积小，传输距离远，速率高，性能稳定特性。采用DB9针通用串行接口，广泛用于考勤机，IC卡收费系统中，是一种性能价格比优良的数据接口转换产品。
本产品外形采用DB-9/DB-9通用转接插头，输出接口配有普通接线柱，可使用双绞线或屏蔽线，连接、拆卸非常方便。T/R+、T/R-代表收发A+、B-，VCC代表备用电源输入，GND代表公共地线，点到点、点到多点、半双工通信接两根线（T/R+、T/R-），接线原则“发/收+”接对方的“发/收+”、“发/收-”接对方的“发/收-“，RS-485半双工模式接线时将T/R+（发/收+）接对方的A+、T/R-，（发/收-）接对方的B-。
DCP-1105接口转换器支持以下两种通信方式：
1、点到点/两线半双工
2、点到多点/两线半双工
转换器作为半双工接线时，为了防止信号的反射和干扰，需在线路的终端接一个匹配电阻（参数为120欧姆1/4W）
1、接口特性：接口兼容EIA/TIA的RS-232C、RS485标准
2、电气接口：RS-232端DB9孔型连接器，RS-485端DB9针型连接器，配接线柱
3、工作方式：异步半双工差分传输
4、传输介质：双绞线或屏蔽线
5、传输速率：300BPS-115.2KBPS
6、外形尺寸：63mmX33mmX17mm
7、使用环境：-25℃到70℃，相对湿度为5%到95%
8、传输距离：1200米（RS-485端）5米（RS-232端）
